電流センサ

特徴

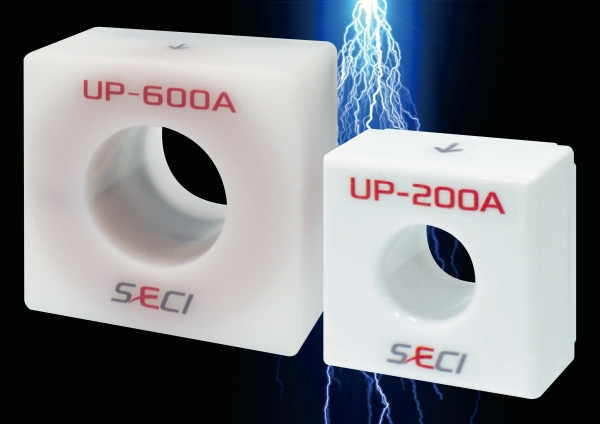

ソフトエナジーコントロールズ社製電流センサ・UP-200A、UP-600A

ソフトエナジーコントロールズ社製電流センサ・UP-200A、UP-600Aは交流/直流兼用、フラックスゲート方式。
超高精度±0.01%以下、オフセット電流±10μA以下、応答速度100A/μsを実現。
非接触電流センサとして、業界トップクラスの精度を有します。

  • 精度±0.01%(FS)を実現した超高精度電流センサです。
  • 200Aクラス・600Aクラスで、最小のセンサです。
    ・UP-200A:縦35mm×横35mm×奥行20mm 重さ約35g
    ・UP-600A:縦65mm×横65mm×奥行41mm 重さ約140g
  • 独自の技術により、従来製品に比べ大幅にコストを削減しました。
  • 測定可能電流範囲
    ・UP-200A:±200A
    ・UP-600A:±600A
    ※600~1,000Aまでカスタム対応可能です。
    ※EVバッテリーパック搭載用タイプもカスタム対応可能です。
    (使用温度:-30~80℃)

製品詳細

ラインナップ

※スクロールしてご覧いただけます。

品名 測定可能電流範囲 外寸[mm] 対応線径
UP-200A ±200A H35×W35×D20 φ14mm
UP-600A ±600A H65×W65×D41 φ30mm
※カスタム対応 600-1,000A H110×W110×D60 φ40mm

主要スペック

※スクロールしてご覧いただけます。

項目 UP-200A UP-600A
交流/直流兼用
入出力比率 1:2000
出力電流(DC電流計測時) ±100mA ±300mA
出力電流(AC電流計測時) 71mA 212mA
精度誤差 ±0.01%(フルスケール測定時)
応答速度 100A/μs
周波数特性(±3dB) 100kHz
制御電源電圧 ±15V±5%
動作温度範囲 10-50℃

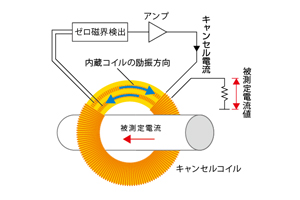

動作原理

動作原理

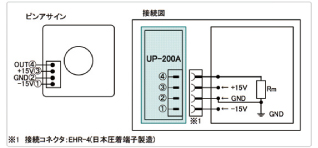

UP-200A ピンアサイン、接続図

UP-200A ピンアサイン、接続図

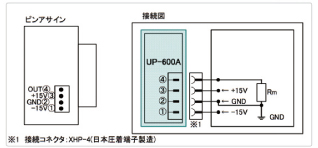

UP-600A ピンアサイン、接続図

UP-600A ピンアサイン、接続図

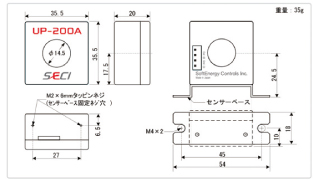

UP-200A 外形図

UP-200A 外形図

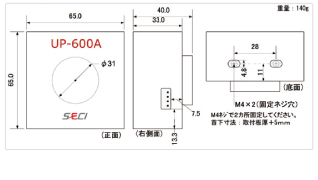

UP-600A 外形図

UP-600A 外形図
