高周波トランス用フェライトコアとは？ 材料特性と選び方を解説
スイッチング電源やインバータ、車載電装機器の小型化・高効率化に伴い、高周波帯域で動作するトランスの重要性が一段と高まっています。その心臓部ともいえる部品がフェライトコアです。しかし、フェライトコアには複数の材料系や形状が存在し、透磁率や鉄損（コアロス）、飽和磁束密度などの特性を踏まえて適切に選定しなければ、回路の異常発熱や電力損失、ノイズ障害を招く原因となります。
本記事では、製造業の開発・設計・購買担当者さまに向けて、高周波トランス用フェライトコアの基本的な役割から金属系鉄心との違い、代表的な材料の種類、選定に不可欠な特性パラメータと具体的な選び方のポイントまでをわかりやすく解説します。
- 1. 高周波トランス用フェライトコアとは
- 1-1. トランス部品としての役割
- 1-2. 金属系鉄心との違い
- 2. 鉄心の種類
- 2-1. マンガン亜鉛（Mn-Zn）系フェライトコア
- 2-2. ニッケル亜鉛（Ni-Zn）系フェライトコア
- 3. 材料特性
- 4. 選び方のポイント
- 5. まとめ
1. 高周波トランス用フェライトコアとは
フェライトコアとは、酸化鉄を主成分とし、マンガン、亜鉛、ニッケルなどの金属酸化物を配合・焼結したセラミックス系の軟磁性材料（ソフトフェライト）を鉄心（コア）形状に成形した部品です。高周波トランスにおいて、磁気エネルギーの効率的な伝達と集約を担う基幹部品として広く利用されています。
トランス部品としての役割
トランス（変圧器）は、一次側コイルに交流電流を流すことで磁束を発生させ、その磁束を二次側コイルに鎖交させて電圧を変換する電磁誘導部品です。フェライトコアは、コイルから発生する磁束を外部に漏らさず高密度に集め、効率よく二次側へ伝達する「磁気回路の通路（パス）」としての役割を果たします。
フェライトコアを用いることで、空芯コイルに比べて小さなサイズで高いインダクタンス（L値）を確保でき、回路基板の省スペース化や変換効率の向上に直結します。
金属系鉄心との違い
鉄心材料にはフェライトのほかに、ケイ素鋼板やアモルファス、ナノ結晶といった「金属系磁性材料」があります。両者のもっとも大きな違いは「電気抵抗率（比抵抗）」と「飽和磁束密度（Bs）」のバランスにあります。金属系磁性材料のうち、アモルファスやナノ結晶は、一般に板材の段階では絶縁被膜が施されていません。鉄心の形状に成形後、絶縁材料（ワニスなど）の含浸により板間の絶縁を確保します。
| 項目 | フェライトコア （セラミックス系） |
金属系コア （ケイ素鋼板・アモルファス・ナノ結晶など） |
|---|---|---|
| 電気抵抗率 （比抵抗） |
極めて高い （10-1〜106 Ω・m） |
低い （10-7〜10-5 Ω・m） |
| 高周波特性 | 優れる （数10kHz〜数100MHz以上でも渦電流損が極小） |
限定的 （高周波では渦電流損による発熱が急増） |
| 飽和磁束密度 (Bs) |
中〜低程度 （約0.3〜0.5T） |
極めて高い （約1.2〜2.0T） |
| 主な用途 | 高周波トランス、通信用インダクタ、ノイズフィルター | 商用周波数（50/60Hz）電力トランス、大電流チョークコイル |
金属系鉄心は飽和磁束密度が高いため大電力を扱えますが、周波数が高くなると鉄心内部に渦電流が流れて「渦電流損」による激しい発熱を起こします。一方、フェライトコアは高い比抵抗を持ち電気を通しにくいため、高周波領域でも渦電流損を低く抑えられ、高効率な電力変換が可能です。
2. 鉄心の種類
ソフトフェライトは、主成分として添加する金属元素の組み合わせによって、主に「マンガン亜鉛（Mn-Zn）系」と「ニッケル亜鉛（Ni-Zn）系」の2つに分類されます。用途や動作周波数に応じて使い分けることが設計の基本です。
マンガン亜鉛（Mn-Zn）系フェライトコア
マンガン亜鉛（Mn-Zn）系フェライトは、高い初透磁率（μi：約1,000〜20,000）と、フェライトの中では高い飽和磁束密度（Bs：約0.4〜0.5T）を誇る材料です。
- 適応周波数帯： 数kHz〜数百kHz（高周波低損失材では1MHz〜数MHz程度まで）
- 主な用途： スイッチング電源（SMPS : Switched-Mode Power Supply）用主トランス、ドライブトランス、コモンモードチョークコイル
- 特徴： 電力変換時のエネルギー損失（鉄損）を最小化するよう材料組成・微細構造が最適化されており、電力伝送用途のトランスにもっとも広く採用されています。
 |
 |

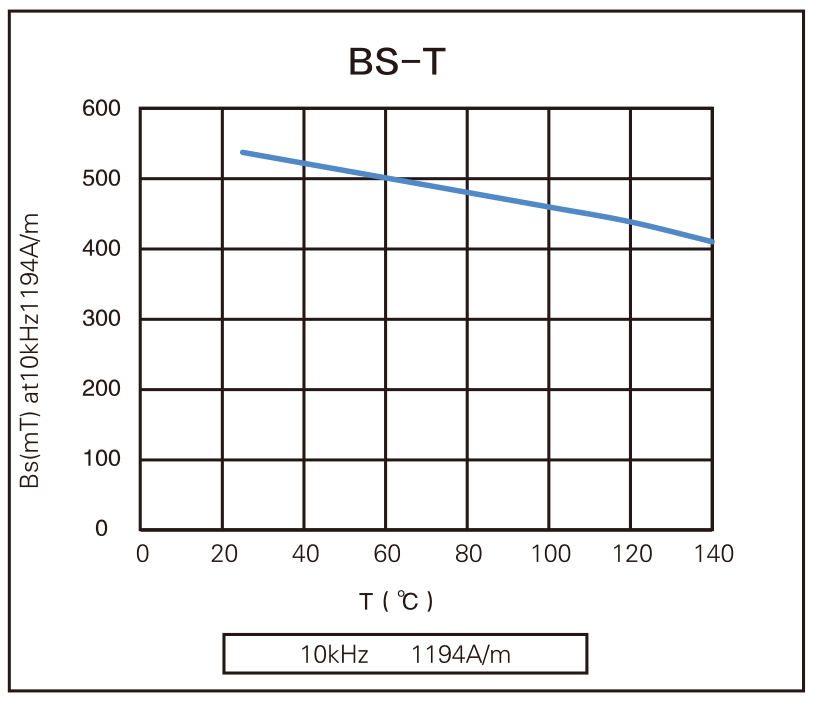

| 飽和磁束密度の温度依存性例 （f=10kHz, H=1194A/m） |

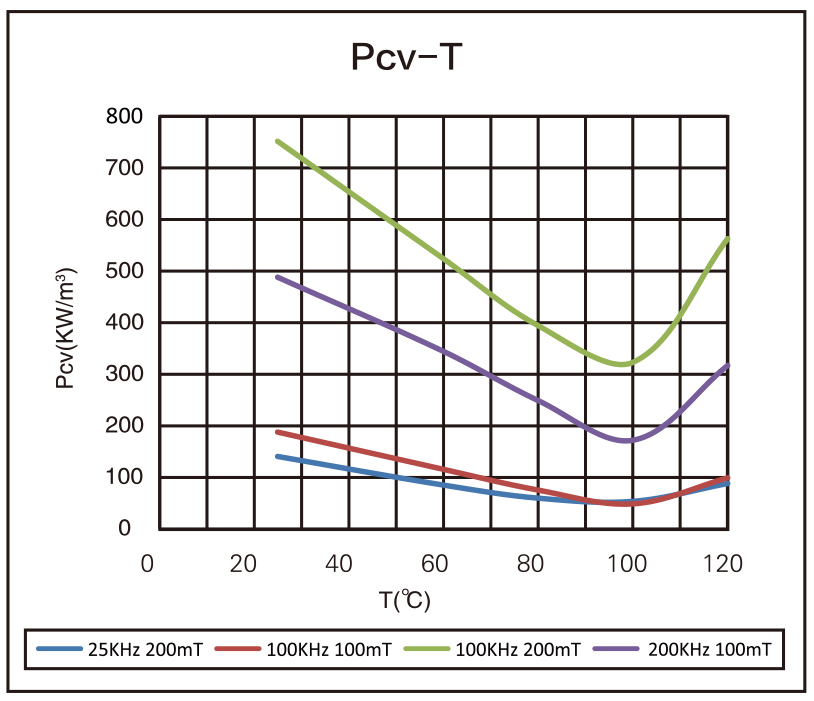

鉄損の温度依存性例 （パラメタ：周波数と磁束密度） 実使用を考慮し、高温で最小値が得られるようにしている。 |
ニッケル亜鉛（Ni-Zn）系フェライトコア
ニッケル亜鉛（Ni-Zn）系フェライトは、極めて高い電気抵抗率（105Ω・m以上）を持ち、超高周波領域まで透磁率が維持される特性を備えています。
- 適応周波数帯：数MHz〜数百MHz帯
- 主な用途：EMC・ノイズ対策部品（ビーズインダクタ、クランプコア）、通信機器用RFトランス、アンテナバー
- 特徴：飽和磁束密度（約0.2〜0.35T）や透磁率（μi：約10〜2,000）はMn-Zn系に劣るものの、高周波における損失特性と絶縁性に優れています。
3. 材料特性
カタログやデータシートから鉄心材料を選定する際、実務で必ず確認すべき3つの重要特性を解説します。
透磁率
透磁率とは、外部から磁界を加えた際に、その材質がどれだけ磁力線（磁束）を通しやすいかを示す指標です。透磁率が高いコアを使用すると、少ない巻数で必要なインダクタンスを得られます。これにより、巻線（銅線）の使用量を減らせるため、トランスの小型化や銅線の直流抵抗による損失（銅損）の低減につながります。
ただし、透磁率は動作時の温度や周波数、印加される電流によって変動します。高周波領域では低下する傾向があるため、データシートでは実際の動作周波数や環境温度における実効透磁率を確認することが大切です。
 |

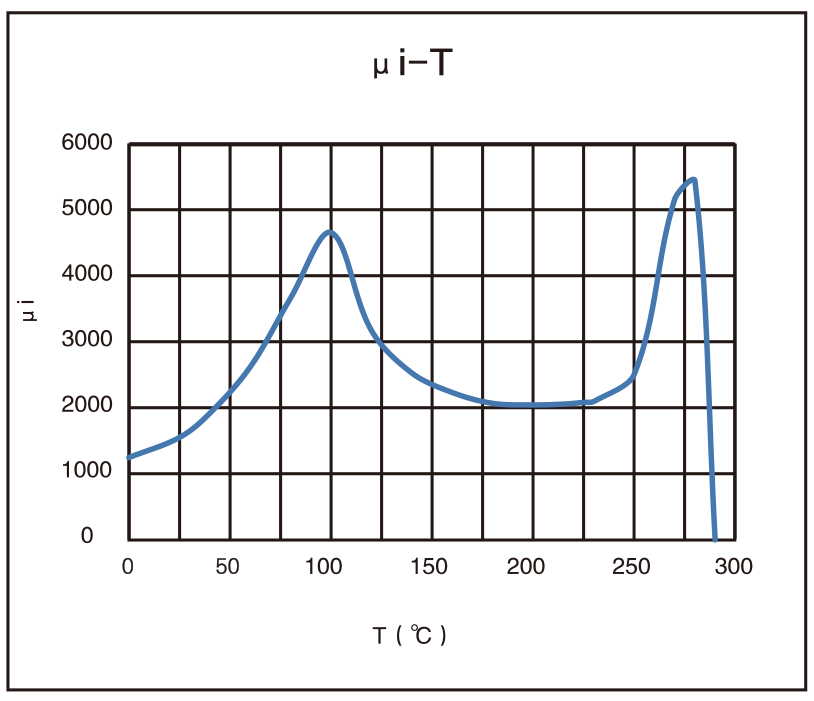

| 初透磁率μiの温度依存性例 実使用を考慮し、高温で最大値が得られるようにしている。 |
飽和磁束密度
飽和磁束密度は、鉄心内部をどれだけの磁束が通過できるかという限界値を示します。トランスに流れる電流が増加すると磁束も増えますが、材料によって取り得る最大値が決まっています。磁束が最大値に到達すると、インダクタンスが急降下する「磁気飽和」が発生します。磁気飽和が起きると過大な電流が流れ、周辺の半導体素子などを破損させる危険があります。
大電力を扱う設計では、ピーク電流時でも磁気飽和に陥らないようマージンを持たせた材質・サイズを選定します。設計上は、磁気回路にわずかな隙間（ギャップ）を設け、磁気飽和を遅らせる設計工夫も多く用いられます。
鉄損（コアロス）
鉄心に交流磁界を加えた際、内部で熱として失われるエネルギーを鉄損（コアロス）と呼びます。主に以下の2つで構成されます。
- ヒステリシス損：磁化方向が反転する際の分子レベルの抵抗による熱損失。
- 渦電流損：磁束変化によりコア内部に生じる誘導電流（渦電流）が熱に変わる損失。
高周波数帯になるほど鉄損は急増し、トランスの発熱や電源効率悪化を招きます。フェライトメーカーは、特定の温度帯や周波数で鉄損が最小となるよう制御しています。
4. 選び方のポイント
トランスの性能を引き出し、安全な回路を構成するための選定基準を解説します。
動作周波数で選ぶ
設計する回路のスイッチング周波数・動作周波数帯域を基準に、最適な材料系（マンガン亜鉛：Mn-Zn系 / ニッケル亜鉛：Ni-Zn系）および特定グレードを絞り込みます。
- 100kHz〜500kHz程度：標準的なMn-Zn系パワーフェライト材料（汎用電源トランス向け）
- 500kHz〜3MHz程度：高周波駆動に特化して結晶粒径を微細化・低鉄損化した高周波Mn-Zn系材料
- 数MHz以上：高比抵抗のNi-Zn系材料、またはRF用フェライト材料
近年はGaN（窒化ガリウム）やSiC（炭化ケイ素）などのワイドバンドギャップ半導体の普及に伴い、メガヘルツ（MHz）帯で駆動する電源が増加しています。そのため、高周波帯域での損失を大幅に抑えられる、新世代のフェライト材料を選定することが求められます。
許容発熱量で選ぶ
機器の放熱設計や周囲環境温度（環境温度上限＋トランス自体の自己発熱）に基づき、許容可能な鉄損と鉄心サイズ（外形寸法・実効体積 Ve）を算出します。
- 放熱限界の確認：トランス表面からの熱放射・熱伝導能力に対して、全損失（鉄損+巻線銅損）が許容値以下に収まるコアサイズ（EE、EI、PQ、平面実装用プレーナーコアなど）を選びます。
- 温度特性の適合：機器の定常動作温度で鉄損カーブが極小値を描く材質を選定することで、熱暴走、すなわち発熱により損失が増加し、さらに発熱する悪循環のリスクを未然に防止します。
5. まとめ
高周波トランスの設計では、動作周波数に適したフェライト材料（Mn-Zn系・Ni-Zn系）を選定するとともに、実機動作温度における鉄損や飽和磁束密度へのマージンを考慮することが求められます。回路条件に合わせた鉄心選定を行うことで、発熱を抑えた高い変換効率を実現できます。
株式会社尾関は、コイル・リアクトル・トランスのカスタム設計から、各種高機能フェライトコアをはじめとする磁性材料の調達・選定サポートまで幅広く対応しております。「高周波化に伴うトランスの発熱を抑えたい」「小型化と大電力化を両立するコア材を探している」といった設計・開発・購買の課題がございましたら、ぜひお気軽にご相談ください。
