マグネットワイヤーとは？　巻線としての役割と基礎知識を解説

• LINEで送る
• Tweet
•

モータ、トランス（変圧器）、インダクタ、各種センサなど、現代の産業機器や電気機器に欠かせない重要部材が「マグネットワイヤー」です。製品開発や設計、購買の現場において、機器の高性能化・高効率化・小型化を進める上で、適切なマグネットワイヤーの選定は極めて重要な要素となります。

本記事では、マグネットワイヤーの基礎知識からエナメル線との関係、主要な役割、種類ごとの特性、選定時に押さえておくべきポイントまでを、開発・設計・購買担当者向けにわかりやすく解説します。

1. マグネットワイヤーとは

モータやトランスの内部に組み込まれる導線は、一般的な家庭用配線コードなどとは異なる特殊な構造を持っています。まずはその定義と、現場でよく耳にする用語との関係性についてくわしく解説します。

定義とエナメル線との関係

マグネットワイヤーとは、モータやトランス、インダクタ、各種センサなど、電磁誘導を利用する機器のコイルに使用される巻線用電線の総称です。電磁エネルギーの変換を担う中心的な部材として、あらゆる電気機器に組み込まれています。

このマグネットワイヤーの代表例がエナメル線です。銅やアルミといった金属導体の表面に、樹脂系の絶縁被膜を形成した電線です。実務上においては、マグネットワイヤーとエナメル線を同義として扱う場面が多く見受けられますが、マグネットワイヤーにはエナメル線以外の構造もあるため、厳密には完全な同義ではありません。樹脂系の絶縁被膜のほかに、フィルムやガラステープを巻いて絶縁する場合もあります。

金属導体が裸の状態だと絶縁されていないため、導体同士が触れ合った瞬間に短絡（ショート）してしまいます。導体の表面に薄い絶縁被膜を形成することで、電線が密着した状態で巻線しても電気的な短絡を防ぐ構造になっています。これにより、電線を密に重ね巻きしても、巻線間の絶縁を確保しながらコイルを作成できます。限られたスペースに多くの巻数を収められるため、電気・電子機器の小型化に貢献しています。

2. マグネットワイヤーの役割

マグネットワイヤーが果たす役割は、単に電気を通すことだけではありません。磁界の発生や電磁誘導によるエネルギー変換に利用されるほか、巻線の高密度化によって機器の小型化にも貢献しています。

磁界の発生とエネルギー変換

マグネットワイヤーは、電流による磁界の発生や電磁誘導を利用する機器に使用されます。これらは電磁気学の原理に基づいており、モータやトランス、インダクタなどのさまざまな機器に使用されています。

マグネットワイヤーをらせん状に巻いた状態（=コイル）に電流を流すと、その周囲に磁界が発生します。この磁界を利用して回転運動を生み出すのがモータ、発生した磁界の変化によって別の巻線に電圧を発生させて電力を伝達するのがトランス、磁界を利用してエネルギーを蓄え電流の変化を抑えるなどの働きをするのがインダクタです。リレー・ソレノイドではまた違った動きをします。
このように、マグネットワイヤーは機器ごとに異なる用途で磁界を利用するため、重要な構成部材となっています。

主要な応用製品としては以下のものが挙げられます。

• モータ・発電機：電気エネルギーと運動エネルギーの相互変換を行う
• トランス：電磁誘導を利用して電力を伝達し、電圧を変換する
• インダクタ：磁界にエネルギーを蓄え、電流の変化を抑える働きをする
• リレー・ソレノイド：電磁力を利用して、接点の開閉や可動部の駆動を行う

どのような用途であっても、機器に求められる性能を発揮するためには、品質の安定したマグネットワイヤーが重要になります。

機器の小型化

もうひとつの実務的な役割は、電子機器や産業設備の小型化を実現することです。たとえばモータ設計では、限られたスロット（コイルを収められる空間）にいかに多くの導体を収められるかが重要になります。限られた空間に対して、導体が占める割合を、占積率（せんせきりつ）といい、占積率を高めることは、小型化や性能向上につながるポイントになります。

マグネットワイヤーは、表面に薄い絶縁被膜を形成した構造のため、絶縁性を保ちながら導体同士の間隔を最小限に抑え、高密度に巻き上げることが可能です。巻線加工時の摩擦や被膜の損傷を抑えるため、絶縁被膜には滑り性や耐摩耗性が求められます。

また、導体の断面形状による違いも小型化に大きく影響します。

• 丸線：導体の断面が円形で製造や取り扱いが容易。汎用性が高く、多くの自動巻き線機に対応できる。
• 平角線：導体の断面が四角く、丸線と比べると導体同士の隙間を小さくしやすい構造。限られた空間に効率よく巻線できるので、占積率の向上、機器の小型化に適している。

平角線を用いることでデッドスペースを減らし、省スペースと高出力の両立が可能になります。

上：丸線　下：平角線

3. マグネットワイヤーの種類と特徴

マグネットワイヤーの性能は、中心となる導体とそれを覆う絶縁被膜の組み合わせで決まります。ここでは材質による仕様の違いを解説します。

導体（銅線・アルミ線）

電流の通り道となる導体の材質は、効率やコスト、重量といった製品要件に直結します。

広く普及しているのが銅線です。電気伝導率が高く電気抵抗を低く収めやすいので、損失低減に適しています。また、加工性に優れており一般的なモータから精密機器まで幅広い用途で標準的に採用されています。用途によっては不純物を排除した無酸素銅などが選ばれることもあります。

一方、機器の軽量化が求められる場面で選ばれるのがアルミ線です。銅に比べて電気伝導率は低いため同等の性能を出すには線を太くする必要がありますが、銅と同じ体積の場合は重量を約3分の1に減らすことができます。そのため、航空宇宙分野や自動車部品など、軽量化が燃費や運動性能に直結する分野で活用されています。

近年は、アルミの周りに銅を被覆した「銅クラッドアルミ線（CCA）」という選択肢も存在します。アルミニウムの導体表面を銅（銅クラッド層）で覆った複合導体で、銅とアルミニウムそれぞれの特性を組み合わせており、銅線よりも軽量化することが可能です。銅クラッドアルミ線の製造工程において、銅とアルミの間には金属間化合物が生成され、銅とアルミのイオン化傾向の違いに起因する異種金属接触腐食は発生しないようにできています。

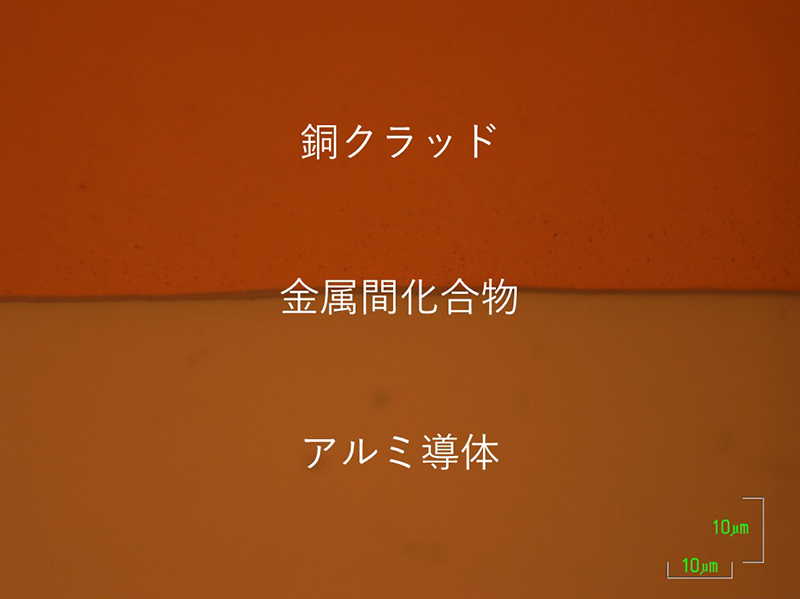

銅クラッドアルミ線の構造（金属顕微鏡写真）

銅線・銅クラッドアルミ線・アルミ線の特性の違い

絶縁被膜

使用環境や求められる耐熱性・加工性（はんだ付けの可否など）に応じて、さまざまな樹脂被膜が使い分けられます。

4. マグネットワイヤーの選び方

実務においてマグネットワイヤーを選定する際の、具体的な判断基準について解説します。

耐熱温度

選定時の重要な基準が耐熱温度です。コイルは電流が流れると導体の電気抵抗などによって発熱するため、動作時の温度上昇に耐えられる被膜を選ぶ必要があります。

絶縁被膜の耐熱性は、種類によって異なります。マグネットワイヤーには120℃や155℃、180℃、200℃など、さまざまな耐熱温度の製品があります。

選定の際は、流す最大電流からコイルの温度上昇値を計算し、環境温度と設計マージンを加算した上で、想定される最高温度に対応できる絶縁被膜を選ぶ必要があります。また、密閉された制御盤の内部など、熱がこもりやすい環境下では想定以上にコイル自体の温度が高くなることがあります。耐熱温度を超えた状態で使い続けると絶縁被膜の劣化が急激に進み、絶縁性能の低下や巻線間の短絡につながる恐れがあるため注意が必要です。

絶縁破壊電圧

もうひとつの判断基準が、被膜がどの程度の高電圧まで耐えられるかを示す絶縁破壊電圧です。設計上の想定を超える高電圧が加わると、絶縁被膜が破壊されて短絡を引き起こし、機器の故障につながります。

近年はDC/DCコンバータやインバータ制御を用いた機器が増加していますが、高速スイッチングに伴い「サージ電圧」と呼ばれる瞬間的な高電圧が発生しやすくなっています。このサージ電圧が被膜を局所的に劣化させ、最終的に絶縁破壊に至るケースが現場でのトラブルとして報告されています。また、エアコンのコンプレッサーなどでは、絶縁被膜が冷媒や冷凍機油にさらされることで化学的な劣化が進み、絶縁性能が低下することもあります。

そのため、高電圧がかかる回路やインバータ制御機器の設計においては、あらかじめサージ対策が施された耐サージ性エナメル線や、部分放電開始電圧（PDIV）が高いワイヤーを選定するなど、使用環境に合わせた耐電圧性能の確保が求められます。

5. まとめ

マグネットワイヤーを選定する際は、動作環境の温度に合わせた耐熱クラスの確認はもちろん、占積率を高める形状（丸線・平角線）の選定や、サージ電圧に耐えうる絶縁特性の見極めが大切です。用途に応じた最適な線材を選ぶことが、機器の小型化と長寿命化につながります。
