電源機器の設計・開発や購買業務において、トランス（変圧器）は欠かせない重要な部品です。電圧変換に加え、絶縁やノイズ対策も担うこの部品は、製品の安全性や効率を左右する産業機器の心臓部と言えます。

しかし、いざ選定となると、電磁誘導の原理から材料特性、安全規格など、検討要素が多くあります。性能・コスト・規格の板挟みになり、どれを選ぶべきなのか頭を抱えてしまうこともあるでしょう。

本記事では、トランスとは？といった基礎知識からトランスを構成する部品の種類や材料までわかりやすく解説します。

1. トランス（変圧器）とは？

トランス（変圧器）とはどういったものなのか、押さえておきたい基礎知識を解説します。

定義と役割

トランス（Transformer）は日本語で「変圧器」と呼ばれる、交流電圧を変換する部品です。磁気を利用してエネルギーを伝達するため、入力（一次側）と出力（二次側）が電気的に直接つながっていないという独自の特徴を持ちます。

主な役割は以下の2点です。

• 変圧：電圧を機器に合わせて下げる（降圧）、あるいは上げる（昇圧）。
• 絶縁：入出力回路を電気的に分離することで、感電防止やノイズの遮断をする。

チョークコイル・リアクトルとの違い

チョークコイルは電源回路やノイズ対策に使われる部品です。リアクトルは電流制限や力率改善が目的です。
これらが鉄心（コア）と巻線で1つの回路を形成し、インダクタンスを利用するのに対し、トランスは2つ以上の回路を形成して、複数の巻線間の電磁誘導によって電圧変換を行う点が大きな違いです。

主な用途・活用シーン

トランスは私たちの生活や産業のあらゆる場面で活用されています。

• 電力系統： 送電時の昇圧や、家庭・工場への配電時の降圧を担います。
• 産業機器： 工作機械や医療機器等の駆動電圧供給や絶縁に用いられます。
• 電子機器： ACアダプターなど、商用電源を電子部品動作用の低電圧に変換します。
• 安全・ノイズ対策： 絶縁トランスにより、人体保護や誤動作防止を図ります。
• 測定器： 高電圧・大電流を測定可能なレベルへ変換します。

2. 基本的な仕組み

トランスが物理的な接触なしに電圧を変えられるのは、磁気という媒体を介しているためです。この現象は「電磁誘導」と呼ばれ、交流電流特有の性質を利用しています。

電磁誘導の原理

トランスの仕組みは、ファラデーの「電磁誘導の法則」に基づいています。

トランスは、鉄心（コア）に巻かれた2つ以上の巻線で構成されており、一方の巻線（一次巻線）に交流電圧を印加すると電流が流れ、その電流によって鉄心内に交流磁界が発生します。この磁界は時間とともに大きさと向きが変化するため、鉄心内を貫く磁束も変化します。

この変化する磁束が、もう一方の巻線（二次巻線）を貫通すると、電磁誘導の法則により二次巻線に電圧（誘導起電力）が発生します。

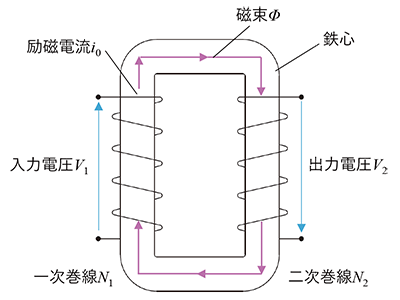

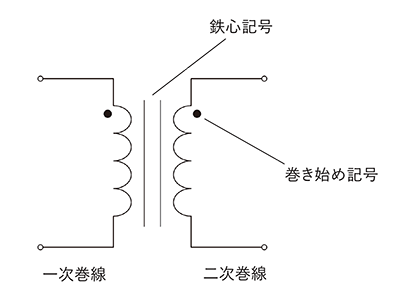

トランスの仕組み	回路図の一般的表記

巻数比と電圧・電流の関係

電圧の変換比は、巻線の数（巻数）の比率で決まります。

• 電圧比：V₂ / V₁ = N₂ / N₁ （二次電圧 / 一次電圧 = 二次巻数 / 一次巻数）
• 電流比：I₂ / I₁ = N₁ / N₂ （二次電流 / 一次電流 = 一次巻数 / 二次巻数）

※電流比は二次巻線に負荷をつないだときに成立。厳密には一次電流は励磁電流と補償電流の和で、ほぼ補償電流に等しい。

二次巻線の巻数が一次巻線よりも多ければ電圧は高くなり（昇圧）、少なければ電圧は低くなります（降圧）。また、電力（P = V × I）は一次側と二次側でほぼ等しいため、電圧が上がれば電流は下がり、電圧が下がれば電流は上がります。

昇圧・降圧のメカニズム

トランスの昇圧・降圧は、前述の巻数比によって制御されます。

• 昇圧：二次巻線の巻数（N₂）が一次巻線の巻数（N₁）よりも多い場合、二次側には一次側よりも高い電圧が発生します。例えば、N₁:N₂が1:2であれば、電圧は2倍に昇圧されます。
• 降圧：二次巻線の巻数（N₂）が一次巻線の巻数（N₁）よりも少ない場合、二次側には一次側よりも低い電圧が発生します。例えば、N₁:N₂が2:1であれば、電圧は半分に降圧されます。

このシンプルなメカニズムにより、機器やシステムが必要とする電圧を効率的に供給しています。

交流でしか動作しない理由

トランスが動作するには、磁束が常に「時間的に変化」し続ける必要があります。交流は向きと強さが常に変わるためこの条件を満たしますが、直流は流れが一定で磁束が変化しないため、二次側に電圧を発生させることができません。このため、直流の電圧変換にはDC/DCコンバータなどの別方式が用いられます。二次側に誘導される電圧は、磁束を用いて数式で次のように表すことができます。

よって磁束の時間変化がない場合、二次側の電圧はゼロとなるのです。

3.部品・材料と種類

トランスの性能やサイズ、コストは、構成部材の組み合わせで決まります。

主要構成部品の役割

トランスは主に以下の部品で構成されています。

• 巻線：電線をらせん状に巻いた部分で、一次側と二次側があります。巻線材料の多くは銅線で、軽量化にはアルミ線が使われます。
• 鉄心（コア）：コイルの内部に配置して、磁束の通り道（磁路）を構成します。鉄を主成分とする磁性材料で作られ、発生した磁束を効率よく二次巻線に伝える役割があります。
• 絶縁材料：巻線間や巻線と鉄心間、巻線とケース間の電気的な絶縁を保ち、ショートや感電を防ぎます。紙、樹脂フィルム、樹脂テープ、ワニス、絶縁油などが使用されます。トランスの絶縁能力は、一般的に耐圧試験や絶縁抵抗で測定します。

性能への影響

鉄心（コア）は電源の駆動周波数によって材料を選択する必要があり、発熱や損失に大きな影響を与えます。
商用電源（50Hz/60Hz）には珪素鋼板、高周波のスイッチングトランスにはフェライト、高効率化や小型化にはアモルファスが適しています。
巻線材料は発熱と重量に影響し、標準の銅線のほか、軽量化目的でアルミ線も選ばれます。ウレタン、ポリエステルなどの被膜、または絶縁紙などで絶縁されているのが一般的です。
絶縁材料は耐熱クラス（A～H種）が最高動作温度を決定し、安全性と寿命を左右します。通常、UL規格をもつ部品が使用されます。

形状・構造による分類

トランスの外形や設置条件は、コアの形状と冷却方式によって決まります。

コア形状

トランスの鉄心（コア）にはさまざまな形状があり、それぞれに特徴があります。

• EE型・EI型：もっとも一般的な形状で、製造が容易です。電力トランスや汎用トランスに幅広く採用されています。珪素鋼板、フェライトで対応できる形状です。
• トロイダル型：ドーナツ状のリングコアで磁束が漏れにくく、高効率かつ低ノイズです。オーディオや医療機器に使用されます。珪素鋼板、フェライト、アモルファスで対応できる形状です。
• R型：楕円形のコアで、漏れ磁束が少ないのが特徴です。性能を維持しつつ、製造のしやすさも両立しています。一般に珪素鋼板が用いられます。
• C型：2つのC字型コアを組み合わせて作ります。コアを分割できるため組立作業が比較的容易で、効率的な磁気回路を形成できます。珪素鋼板、フェライト、アモルファスで対応できる形状です。
• EER・PQ型：フェライトの形状自由度を生かし、スイッチングトランスに多用されています。

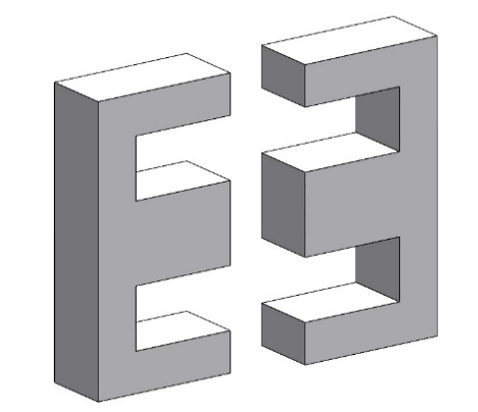

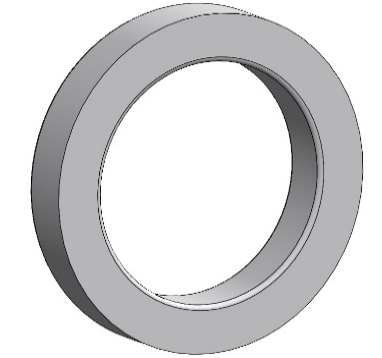

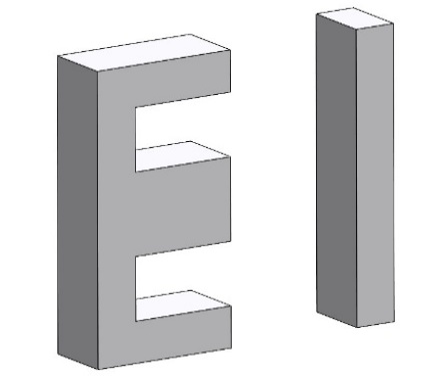

EE型	EI型	トロイダル型

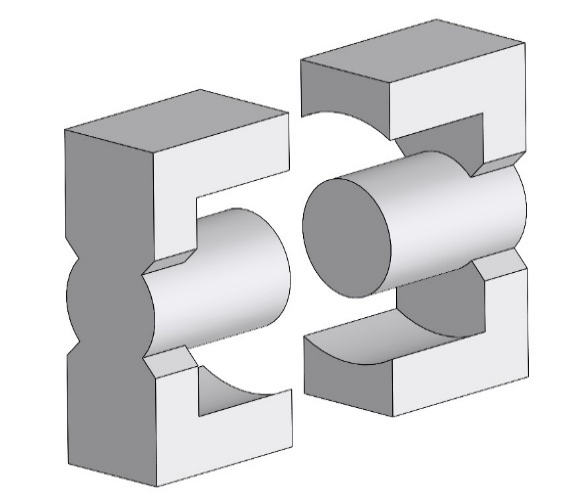

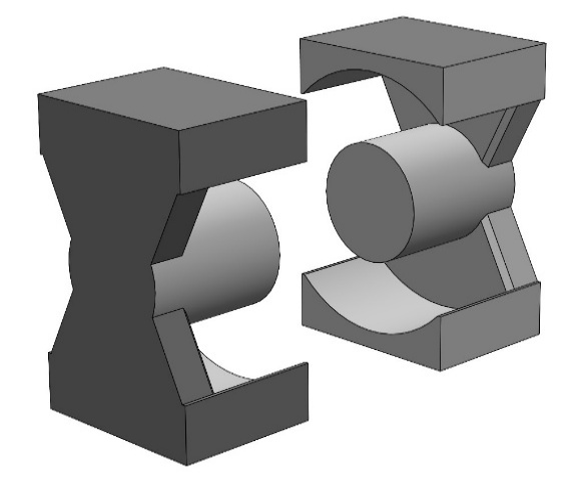

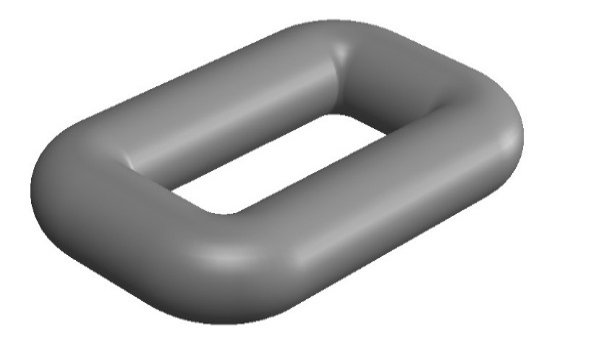

R型	C型	EER型	PQ型

冷却・絶縁方式

トランスの冷却・絶縁方式は、大きく乾式と油入式に分けられます。

• 乾式トランス：空気や樹脂で絶縁し、自然対流などで冷却します。火災リスクが低く保守が容易なため、屋内や中小容量に適しています。
• 油入トランス：絶縁油で冷却と絶縁を行います。高い冷却効果と耐久性を持ち、変電所などの大容量用途に用いられます。

巻線・機能による分類

回路の設計意図に合わせて、巻線の構造や特殊な機能を持つタイプが選定されます。

巻線構造

巻線の接続方法によってもトランスは分類されます。

• 複巻変圧器（絶縁変圧器）：一次と二次が電気的に分離された標準的な形式です。電圧変換と同時に絶縁を確保し、ノイズ伝達を防ぎます。産業機器や電子機器に広く採用されています。
• 単巻変圧器：一次と二次の一部を共有する形式です。小型・軽量で高効率ですが、構造上、一次と二次を分離する絶縁効果は得られません。主に低比率の変圧や電圧調整に用いられます。
• 多巻線変圧器：複数の二次巻線を持つ形式です。一つのトランスから異なる電圧を同時に取り出せるため、複雑な電源回路などで利用されています。

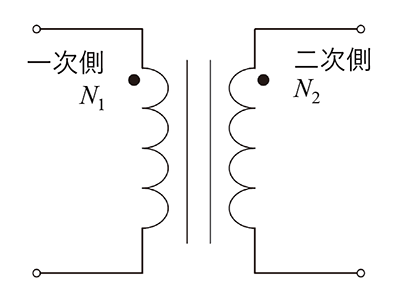

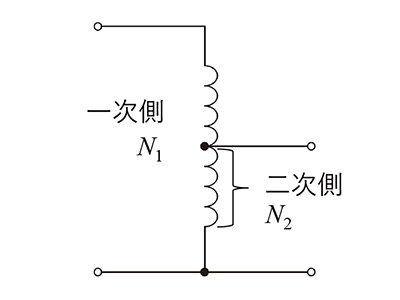

複巻変圧器	単巻変圧器	多巻線変圧器
一次と二次が電気的に つながっていない絶縁型	分圧して電圧を取り出す 非絶縁型	複数の出力電圧を取り出す 絶縁型

特殊用途

特定の用途に特化したトランスも数多く存在します。

• 計器用変成器（VT/CT）： 高電圧を安全な低電圧に変換するVT（計器用変成器）や、大電流を小電流に変換するCT（計器用変流器）があります。主に測定や保護の目的で用いられます。変流器用のコアは珪素鋼板やフェライトが多く使用され、微小電流検出にはパーマロイやナノ結晶合金を適用します。
• 絶縁トランス： 電気的な絶縁を強化し、感電防止やノイズ除去を図ります。特に安全性が重視される医療機器やオーディオ機器に使われます。電圧の変換ではなく、回路を電気的に切り離す目的で使用するため、一次と二次の巻線は1:1です。
• 高周波トランス：高い周波数で動作させることで小型化したトランスです。高周波での損失が少ないフェライトコアが主に採用されており、スイッチング電源などに組み込まれます。回路方式によってトランスの役割が異なり、磁路にギャップを入れることもあります。
• パルストランス： パルス信号の伝送や波形整形に用いられます。デジタル回路や通信機器において、信号を絶縁したまま伝える役割を担います。

4.まとめ

トランス（変圧器）は、電磁誘導の原理を利用して交流電圧を変換する電子部品です。その役割は電圧変換にとどまらず、電気的絶縁やノイズ対策など多岐にわたります。用途に応じたさまざまな形状や機能を持つトランスが存在するため、適切なトランスを選定することが大切です。

当社では、コイル・リアクトル・トランス・磁性材料など、お客さまの多様なニーズに合わせた最適な製品をご提案しております。
トランスの選定でお困りの際は、ぜひお気軽にご相談ください。
