電子機器には、数多くの部品が使われています。その中でも、電源の安定やノイズ対策に深く関わるのがチョークコイルです。
本記事では、チョークコイルの基礎知識から役割、平滑回路におけるチョークコイルの働きまで解説します。

1. チョークコイルとは？

チョークコイルは、電源回路やノイズ対策に使われる電子部品です。まずは名前の由来と基本的な構造から確認していきましょう。

名前の由来

「チョーク（Choke）」は、英語で「塞ぐ」「阻止する」を意味します。その名のとおり、特定の電流を物理的に阻止（遮断）する働きからこの名がつけられました。

日本語では、「阻止コイル」や「阻流コイル」と呼ばれることもあり、直流や低周波の電流はそのまま通過させる一方で、高周波に対してのみ高い抵抗として機能するのが最大の特徴です。この性質を利用して、電源回路のノイズ対策や電流の安定化に活用されています。

チョークコイルの構造

チョークコイルの構造はシンプルです。磁石に近い性質を持つ「コア（鉄心）」に、電線を巻き付けた部品です。コアの材質と巻き数の組み合わせで、インダクタンス値や対応周波数が変わります。

チョークコイルの形状には主に3種類あります。

トロイダル型	PQ型	ドラム型

• トロイダル型：ドーナツ状で磁束が外部に漏れにくい理想的な構造
• PQ型：円形に自動巻線したコイルが使用でき、磁路にギャップを入れるのも容易で量産性が高い。EI, EE, EER型など、磁路が類似となる形状のコアもある
• ドラム型：小型化しやすく、基板実装用に向いている

コアに使用される材料も、珪素鋼板（ケイ素鋼板）・アモルファス・ナノ結晶合金のような板状のもの、ダストコア（圧粉磁心）やフェライトコアのように粉状の材料をコアの形に成形したものなど、用途に合わせて選ばれます。特性に応じた材質と形状を選ぶことで、回路に最適なコイルを構成できます。

自己誘導からみたチョークコイル

チョークコイルには、電流が変化すると、その変化を妨げようとする自己誘導作用という性質があります。

チョークコイルに電気が流れると、コイルに磁束が発生します。電流が急激に変化すると磁束も変化し、電流の変化を抑制しようとする逆起電力が生まれます。チョークコイルは時間変化する交流や脈流電流に対しては大きな抵抗（インピーダンス）として作用し、時間変化のない直流に対しては素通りします。

このように周波数に応じてインピーダンスの大きさが変わることが、チョークコイルの特徴です。

2. チョークコイルの役割

次に、回路内での具体的なチョークコイルの役割をみていきましょう。

不要な高周波ノイズを遮断

現代の電子機器は、非常に速いスピードでスイッチを切り替えて動作しています。スイッチングの動作が速いと、高周波ノイズが発生するため、他の機器の誤動作や通信障害につながります。

チョークコイルは、周波数が高くなるほどインピーダンスが増加し、不要なノイズを抑えるフィルターとして機能します。

主な活用場面は以下のとおりです。

• 電源ラインのノイズカット：電源ラインに直列に挿入し、外部へのノイズ流出と外部からの侵入を同時に遮断します。
• 信号品質の保護：信号波形を維持したまま、通信線に乗る不要なノイズ成分だけを除去します。
• 国内外のEMC規制への適合：厳しい国際規格（国際無線障害特別委員会：CISPR）をクリアし、製品を無事に市場へ出すために欠かせない対策です。

テレビの画面が乱れたり、通信が途切れたりしないのは、チョークコイルがノイズを遮断しているおかげといえます。

電流の急激な変化を抑える

電気回路では、スイッチを入れた瞬間などに、急激な電流が流れることがあります。これを放置すると、精密な電子部品が故障してしまう恐れがあります。

チョークコイルはこの変化を抑制します。電流が増加しようとすれば抑制し、減少しようとすると蓄えたエネルギーを放出して補います。電流の勢いをなだらかにするクッションのような存在で、回路全体の動作を安定させます。この働きにより、部品の故障リスクを下げることができます。

磁気エネルギーの蓄積と放出

コイルに電流を流すと、周囲に磁界が発生してエネルギーが蓄えられます。電流が止まると、そのエネルギーを放出します。

スイッチング電源ではこの性質を積極的に活用します。スイッチがオンの間にエネルギーを蓄え、オフの間に放出する。この繰り返しにより、電気が途切れることなく供給され続けます。この蓄積と放出の仕組みが、降圧・昇圧回路の動作を支えています。

3. 平滑回路におけるチョークコイルの働き

交流電圧を直流に変換する際には、必ず「平滑」という工程が発生します。チョークコイルは、この平滑回路で中心的な役割を担います。平滑回路におけるチョークコイルの仕組みを詳しくみてみましょう。

電圧の変動を低減

コンセントから来る電気は「交流」ですが、家電製品の多くは「直流」で動きます。交流を直流に変換した直後の電圧は、まだ激しく波打っています。この波打ちを「脈流」と呼び、脈流の変動幅を「リップル」と呼びます。

平滑回路でのチョークコイルは、この脈流をなだらかにします。電圧が上がるときには上昇を抑え、下がるときにはエネルギーを放出して補います。これにより、リップルを小さくすることができます。

脈流をなだらかにする方法

平滑回路はリップルを低減する回路のことで、大きく2種類の方法があります。

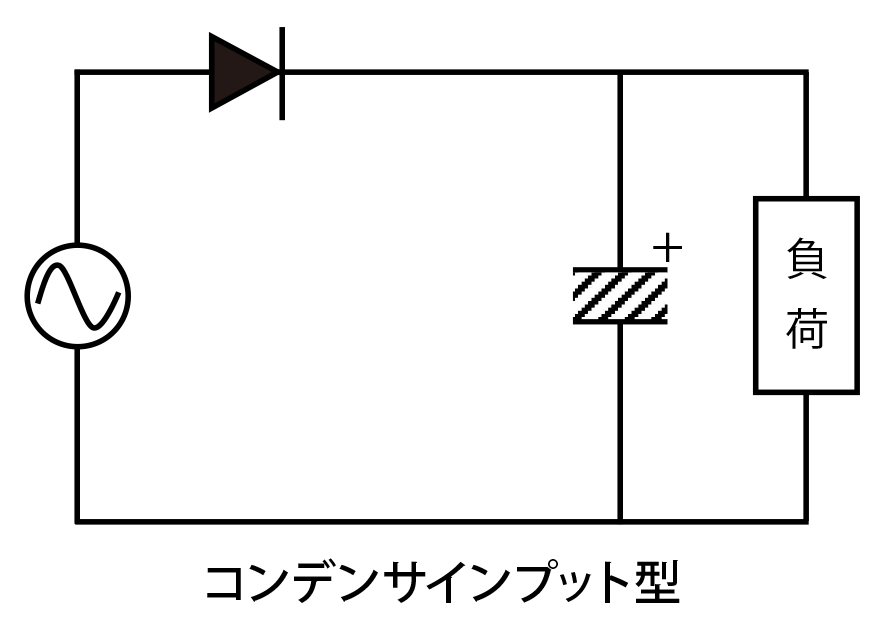

• コンデンサインプット型：整流直後にコンデンサを並列に置く方式。高い出力電圧が得られるが、負荷変動に弱い

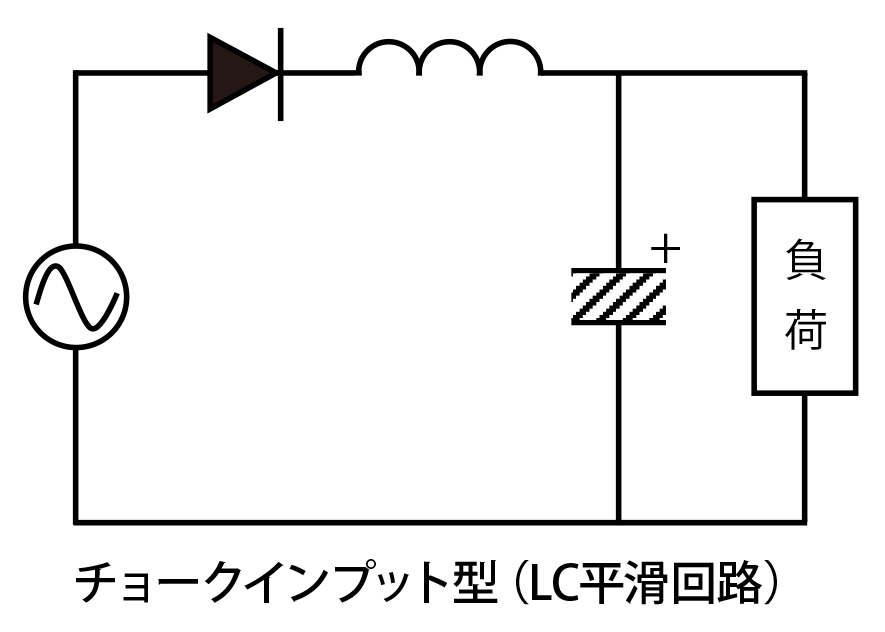

• チョークインプット型（LC平滑回路）：整流直後にチョークコイルを直列に置く方式。出力電圧はやや低いが、負荷変動に強く安定性が高い

一般的にはコンデンサとチョークコイルを組み合わせた、「LC平滑回路」が使われます。コンデンサが電圧の変動を、チョークコイルが電流の変動を、それぞれ得意な領域で担当します。両者を組み合わせることで、リップル成分を効率よく低減できます。

リップルの小さい直流出力電圧の供給

平滑回路を通過することで、リップルの少ない直流出力電圧が得られます。リップルが残ったままでは以下のリスクが生じます。

• 精密な制御回路の誤動作
• 音響機器でのノイズ（ハム音）の発生
• 半導体部品の寿命低下

チョークコイルを含む平滑回路を適切に設計することで、これらのリスクを低減できます。

4. 主な活用シーン

チョークコイルは、私たちの身の回りにある機器から、大型の産業設備まで幅広く使われています。具体的な活用シーンを紹介します。

家電やPCなどの電源アダプタ

パソコンやスマートフォンの充電器の内部では、チョークコイルがノイズを遮断し、電圧を安定させています。スイッチング電源を搭載した機器では高周波ノイズが発生しやすく、チョークコイルによるフィルタリングが求められます。機器の小型化に伴い、小型のパワーインダクタが数多く組み込まれています。

産業用ロボットやインバータ

産業用ロボットやインバータには、大電流が流れても性能が維持できる設計のチョークコイルが使われています。モーターの駆動時には急激な電流変動が生じるため、電流を安定させる働きが求められます。PFC（力率改善）回路にも組み込まれ、電源品質の向上と省エネルギー化に貢献しています。

データセンターや通信インフラ

サーバーや5G基地局では、わずかな電圧変動でも機器の誤動作につながります。そのため、高い平滑性能を持つチョークコイルが使われています。UPS（無停電電源装置）や太陽光発電のパワーコンディショナでも活躍しており、再生可能エネルギーの普及に伴い、電気自動車に蓄えられた電力を、家庭で使用するシステム（V2H）や分散電源システムへの導入も進んでいます。

5. まとめ

チョークコイルは、自己誘導作用を利用して高周波ノイズを遮断する電子部品です。ノイズを遮断し、電流を一定に保つチョークコイルは、さまざまな電子機器の安定動作を支えています。

チョークコイルの選定では、定格電流・インダクタンス値・使用周波数など、回路の条件に合わせた仕様の検討が求められます。お困りの際には、ぜひ当社にご相談ください。チョークコイルを、フルカスタム・短納期で対応しています。
