エッジワイズトロイダルコイル

特徴

エッジワイズトロイダルコイル
  • 平角のエッジワイズ巻線をトロイダル形状の低損失圧粉鉄心に適用しました。
  • 小型化、高効率化、放熱性向上、EMI低減に効果的です。
  • トロイダル型でありながら実効電流は50A程度まで対応可能です。
  • 新規開発のエッジワイズ巻線機、圧粉鉄心の精密切断技術など、要素技術の結晶です。
  • カスタム対応可能です。要求特性に応じ最適設計を行います。

設計範囲

  • 用途:降圧チョッパー、昇圧チョッパー、ACリアクトル、DCリアクトル、PFC用コイルなど
  • 電流値:10~50A
  • 推奨キャリア周波数:10~100kHz
  • オプション:縦型台座、横型台座、ポッティング、半ポッティングなど
縦型台座 横型台座 アルミケース+ポッティング(完全充填) アルミケース+板金+ポッティング(半充填)
縦型台座 横型台座 アルミケース
+ポッティング(完全充填)
アルミケース+板金
+ポッティング(半充填)

既存設計例

※スクロールしてご覧いただけます。

アプリケーション 周波数
[kHz]
実効電流
[A]
無負荷時 L
(typ)
[μH]
負荷時 L
(typ)
[μH]
直流抵抗
(typ)
[mΩ]
寸法
A
[mm]
寸法
B
[mm]
電線寸法
t×w
[mm]
外形図
3kW SW電源 PFC 90 8 450 320 43 42 29 0.6×3 図2
エアコン用 PFC 40 9 610 490 45 54 28 0.65×3 図1
1.5~2kW 昇圧リアクトル 40 10 550 450 33 54 35 1×3 図1
3kW UPS PFC 40 13 250 190 21 48 22 1×3 図2
3kW UPSフィルタ 20 13 410 330 27 54 26 1×3 図1
2kW リアクトル 40 15 1400 1000 36 69 65 1×5 図2
車載充電器 6.6kW PFC 90 15 340 220 27 48 30 1×3 図2
5kW 昇圧リアクトル 20 22 460 330 13 72 53 1.2×6 図2
5.5kW リアクトル(L値小) 40 22 740 370 17 77 51 1.2×6 図2
5kW リアクトル 40 25 530 360 14 73 59 1.2×6 図2
5.5kW リアクトル(L値大) 20 30 630 440 13 78 68 1.3×7 図2
10kW リアクトル 20 44 1000 610 15 91 115 1.2×6-2P 図2
40kW 三相リアクトル 40 50 870 320 14 97 68 1.7×8 図2

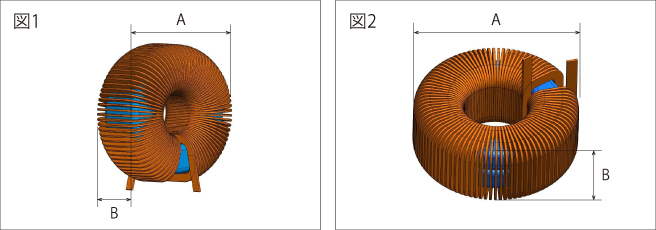

外形図

外形図2

エッジワイズコイルのメリット

エッジワイズコイルのメリット1

エッジワイズトロイダルコイルのメリット

同じ断面積を持つ電線を巻いた場合、丸線多層巻きよりもスペースを縮小することができる
→製品の小型化・軽量化に貢献

エッジワイズコイルのメリット2

エッジワイズコイルのメリット2

電流の表面積を大きくとれるため、高周波による表皮効果を低減できる
→大電流・高周波に有利

エッジワイズコイルのメリット3

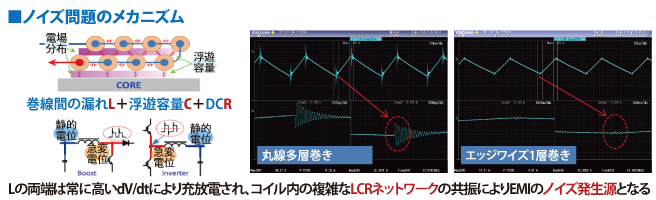

1層巻きのため近接効果が低減でき、静電場による導電性の劣化が少ない

エッジワイズコイルのメリット3
