大電流リアクトル
特徴
- ご要望に合わせたリアクトルを最適設計し、ご提案いたします。
- 使用鉄心に関してはスーパーコア®をはじめとした各種磁性材料をご用意、材料の選定から構造、製造場所まで、お客さまの仕様を満足したリアクトルのご提案が可能です。
ピックアップ製品
Xシリーズ(ヒートシンク取付型リアクトル)
- リアクトルのコア~コイル部の発熱(ロス)を、アルミケースを通じてヒートシンク(筐体)へ放熱することで、小型化を実現しました。

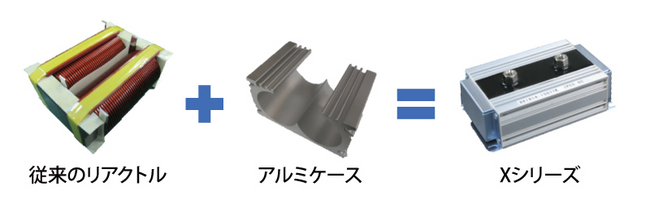

- リアクトルとアルミケースを一体化した特許取得の独自構造です。(特許3814288)
- 電流値とインダクタンス値に合わせてケースの長さを1mm単位で設計することにより、最適な特性と最小形状を提案いたします。
- ポッティング構造により、防塵性・防湿性・耐振性に優れています。
形状
※スクロールしてご覧いただけます。
ケースサイズ[mm] |
16サイズ |
22サイズ |
30サイズ |
42サイズ |
L |
カスタム値 |
W |
68 |
85 |
115 |
150 |
H |
36 |
45 |
63 |
81 |
実装イメージ
Xシリーズ一覧
※スクロールしてご覧いただけます。
シリーズ |
採用コア |
特徴 |
電流値 |
インダクタンス |
PDF |
NGX |
ケイ素鋼板コア |
- 低周波での力率改善用コイル
- 方向性ケイ素鋼板を使用
|
15A~200A |
1μH~1.7mH |
|
NEX |
スーパーコア® |
磁歪の少ないスーパーコア®を使用した静音化用途向け
|
20A~200A |
1μH~1.0mH |
|
NAX |
アモルファスコア |
低損失、高磁束密度のアモルファスコアで多用途対応の推奨品
|
20A~200A |
1μH~1.5mH |
|
NBX |
フェライトコア |
High B材コアを使用し、コストとフラットな重畳特性を両立した汎用品
|
10A~300A |
1μH~600μH |
|
NRX |
フェライトコア |
- フェライト+リッツ線で高周波でフラットな重畳特性
- 共振用途に最適
|
5A~170A |
1μH~800μH |
|
PX |
ナノ結晶合金圧粉コア |
- 大電流でも良好な重畳特性のダストコアを使用
- 高リップル用途向け
|
10A~600A |
1μH~2mH |
|
製品一覧
※スクロールしてご覧いただけます。
シリーズ |
画像 |
採用コア |
主な用途 |
採用例 |
特徴 |
電流値 |
インダク タンス |
PDF |
PB |
 |
|
高負荷変動・高周波リアクトル
|
|
低損失圧粉コアを使用し、従来品より大幅な小型化・低損失化
|
10A ~100A |
1μH ~1mH |
|
PX |
 |
PBシリーズを独自構造のヒートシンク取付型にすることでさらに小型化
|
10A ~600A |
1μH ~2mH |
|
HB |
 |
フェライトコア
|
高周波・PFC・昇圧用・降圧用・高リプル電源リアクトル
|
- 基地局用電源
- 充放電装置
- 半導体製造装置
- オゾン発生装置
- レントゲン
- CT・MRI
- 電池検査装置
- 燃料電池物流車両
|
多分割・分散ギャップ構造
|
10A ~200A |
1μH ~1mH |
|
BB |
 |
HBシリーズのコア材を変更、飽和特性をさらに改善
|
10A ~200A |
1μH ~1.5mH |
|
BX・ NBX ※ |
 |
HB/BBシリーズを独自構造のヒートシンク取付型にすることでさらに小型化
|
10A ~300A |
1μH ~600μH |
|
HR |
 |
共振・高周波リアクトル
|
- 半導体製造装置
- 非接触充電装置
- 工作機械
- 交流出力電源
- レントゲン
- 電池検査装置
- 防災無線
|
- 多分割・分散ギャップ構造
- リッツ線を使用することで優れた高周波特性を実現
|
4A ~600A |
1μH ~400μH |
|
RX・ NRX ※ |
 |
HRシリーズを独自構造のヒートシンク取付型にすることでさらに小型化
|
5A ~170A |
1μH ~800μH |
|
HA |
 |
|
- 大電流・高周波・平滑用・昇圧用・降圧用、ハイパワーリアクトル
- インバータ用ACL・DCL
|
- 通信機器用電源
- 燃料電池車
- 産業用プロジェクタ
- 溶接機
- EV急速充電器
- 照明
|
|
10A ~1000A |
1μH ~30mH |
|
AX・ NAX ※ |
 |
HAシリーズを独自構造のヒートシンク取付型にすることでさらに小型化
|
20A ~200A |
1μH ~1.5mH |
|
HN |
 |
|
- 大電流・高周波・平滑用・昇圧用・降圧用・ハイパワーリアクトル
- インバータ用ACL・DCL
|
- 通信機器用電源
- 燃料電池車
- パワーコンディショナー
|
カットコアを使用した低騒音タイプ
|
15A ~1000A |
1μH ~30mH |
|
HS |
 |
- ブロックコアを使用した低騒音タイプ
- 仕様によりカットコアより安価でのご提案も可能
|
10A ~50A |
1μH ~2mH |
|
EX・ NEX ※ |
 |
HNシリーズを独自構造のヒートシンク取付型にすることでさらに小型化
|
20A ~200A |
1μH ~1.0mH |
|
HG |
 |
ケイ素鋼板コア
|
低周波・力率改善用、大電流リアクトル
|
- 瞬低補償装置
- 溶接機
- インバータ電源
- EV急速充電器
- アミューズメント機器
- HV建機
|
方向性ケイ素鋼板を使用した低価格タイプ
|
15A ~1000A |
1μH ~50mH |
|
BG |
 |
方向性ケイ素鋼板のブロックコアを使用した低価格タイプ
|
10A ~500A |
1μH ~3mH |
|
GX・ NGX ※ |
 |
HGシリーズを独自構造のヒートシンク取付型にすることでさらに小型化
|
15A ~200A |
1μH ~1.7mH |
|
HK |
 |
コアなし (空芯コイル)
|
電流制限用・大電流用・不飽和リアクトル
|
|
- 平角線エッジワイズ巻線の空芯コイル
- 漏れ磁束がないタイプも製造可能
|
1A ~2000A |
1μH ~100μH |
|
HC |
 |
フェライトコア
|
コモンモードコイル
|
|
- AC用、DC用が対応可能。
- 8の字コイルにより優れた周波数特性を実現
|
10A ~120A |
10μH ~2.5mH |
|
※シリーズ名の末尾に「X」がつくものは上述の「Xシリーズ(ヒートシンク取付型リアクトル)」です。
