テクノフロンティア2026［電源システム展］
特設ページ
その「困った」に、この「技術」。
株式会社尾関は、電源部品の発熱・小型化・ノイズなどの
課題解決を実現する技術ソリューションを提供します。

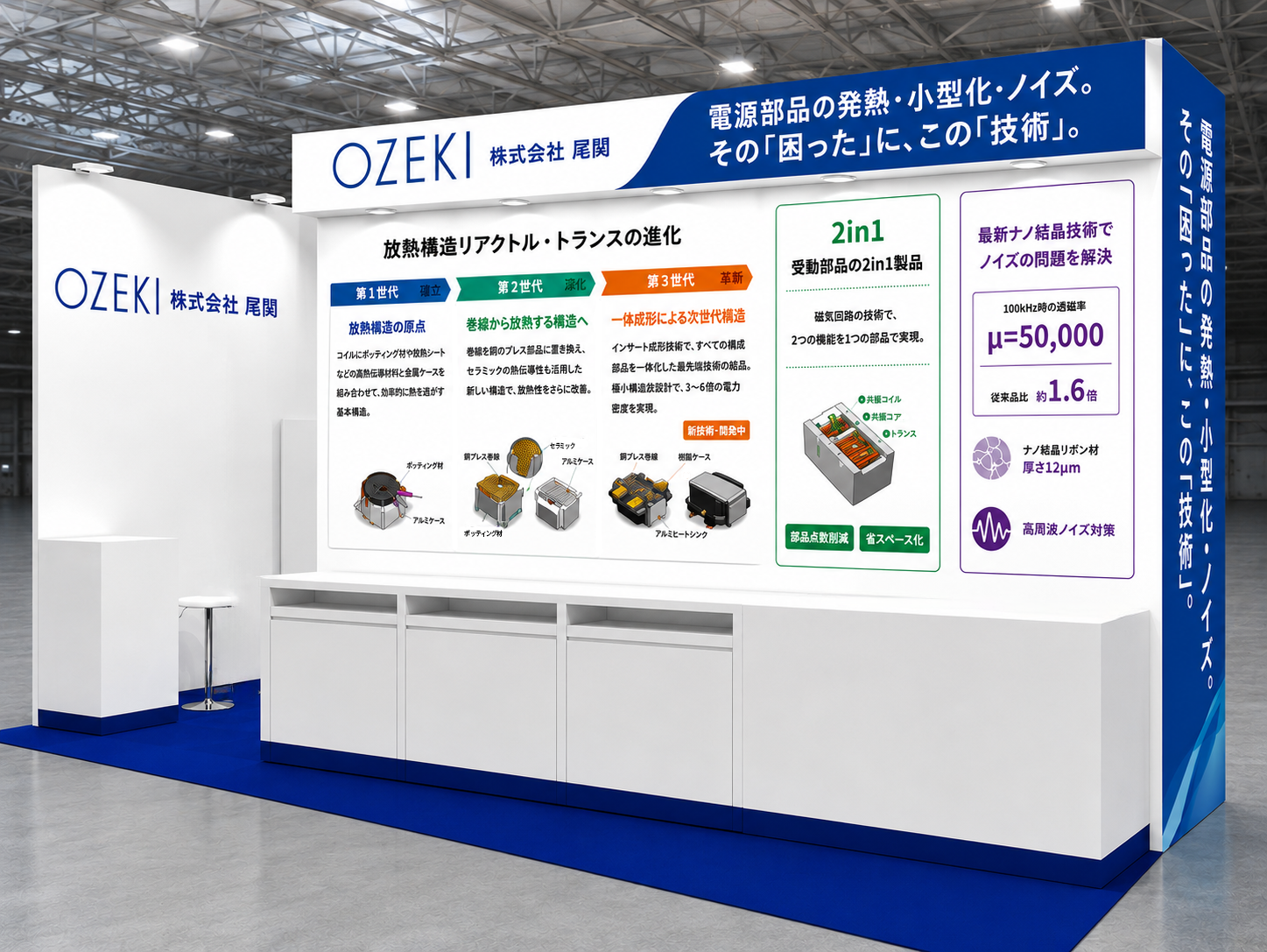

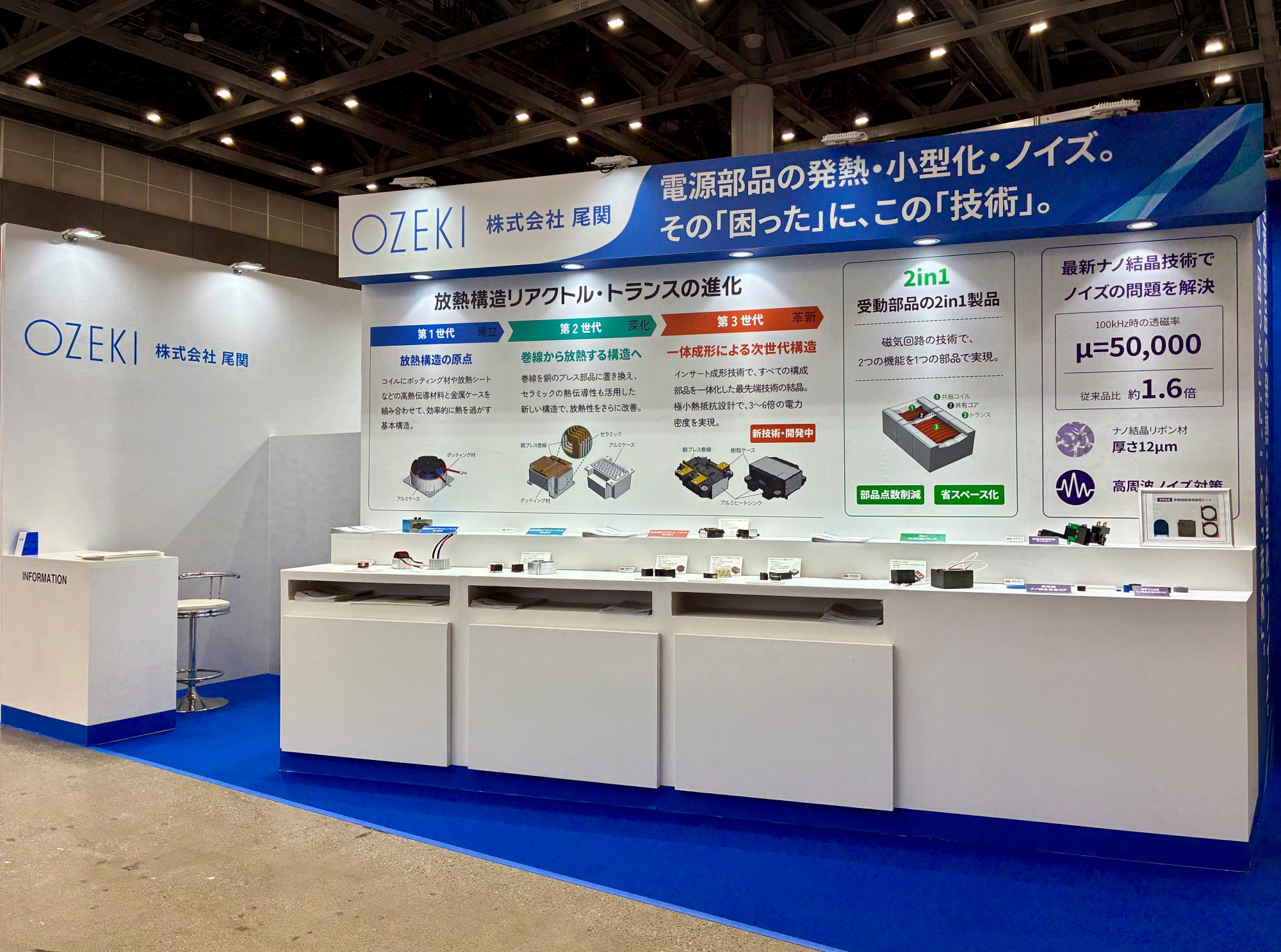

2026年7月15日（水）～17日（金）に東京ビッグサイトで開催されるテクノフロンティアでは「電源部品の発熱・小型化・ノイズなどの課題解決を実現する技術ソリューション」をコンセプトに、①放熱構造リアクトル・トランス、②2in1製品、③高性能ナノ結晶合金を展示します。
展示カテゴリ
製品詳細
放熱構造リアクトル・トランス

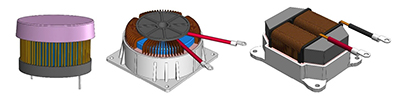

第1世代
※スクロールしてご覧いただけます。
| 名称 | 図 | 特徴 |
| ポッティングリアクトル ・ ポッティングトランス |
 |
|

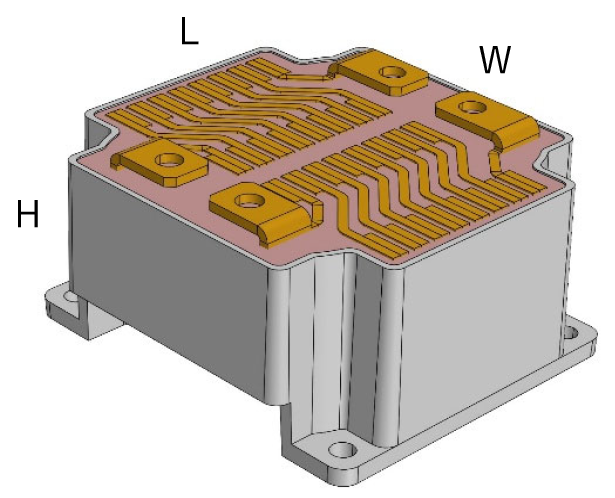

第2世代
※スクロールしてご覧いただけます。
| 名称 | 図1 | 図2 | 特徴 |
| 単相大電流 コモンモードチョークコイル |
 |
 |
|

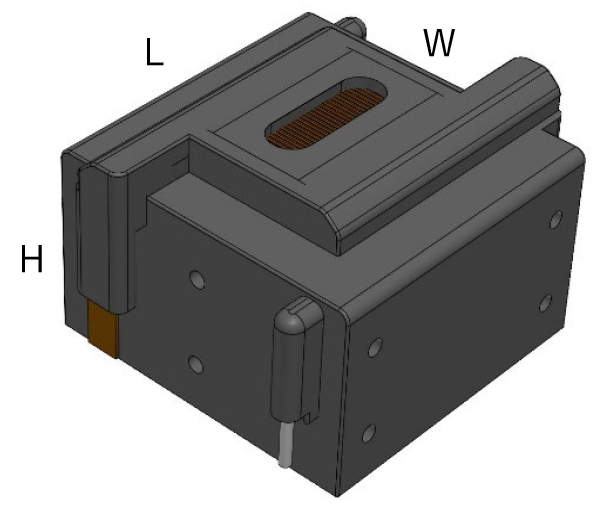

第3世代 ※新技術・開発中
※スクロールしてご覧いただけます。
| 名称 | 図1 | 図2 | 特徴 |

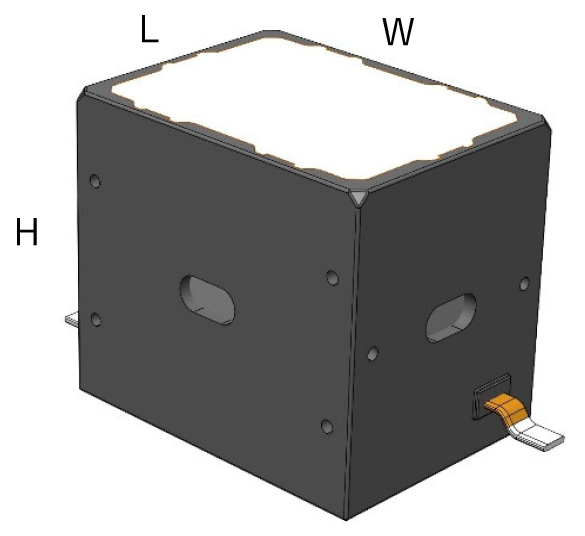

| 11kW オンボードチャージャー PFCリアクトル |
 |
 |
|

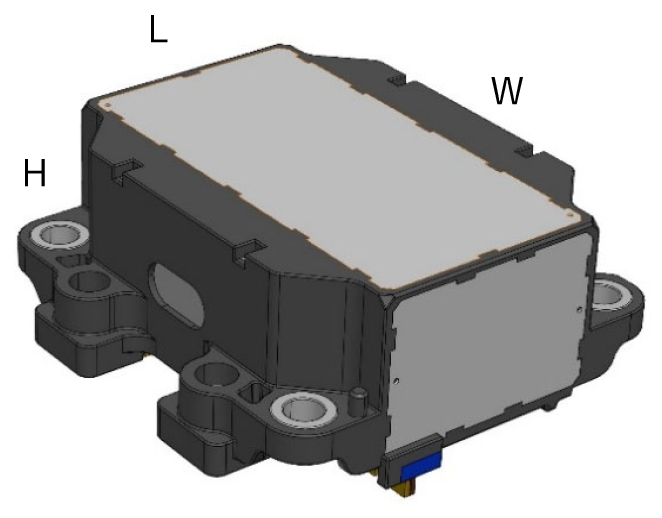

| 75kW PHEV/HEV インターリーブ 昇圧リアクトル |
 |
 |
|

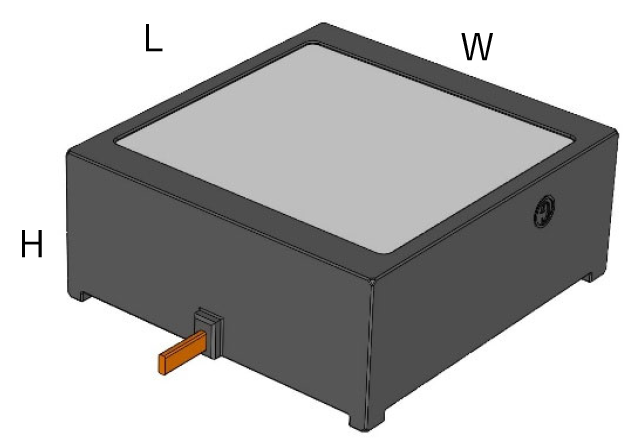

| 22.5kW インターリーブ 昇圧リアクトル |
 |
 |
|
| 2kW 高周波小型昇圧リアクトル |  |
 |
|

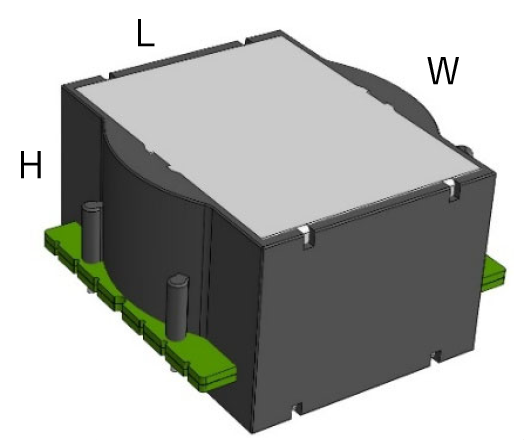

| 2kW 高周波小型・LLC共振トランス （2in1） |
 |
 |
|

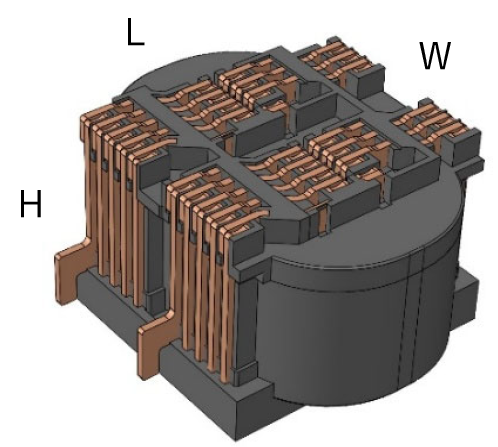

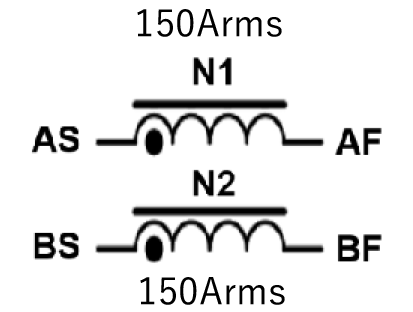

| 単相大電流コモンモード チョークコイル |
 |
 |
|

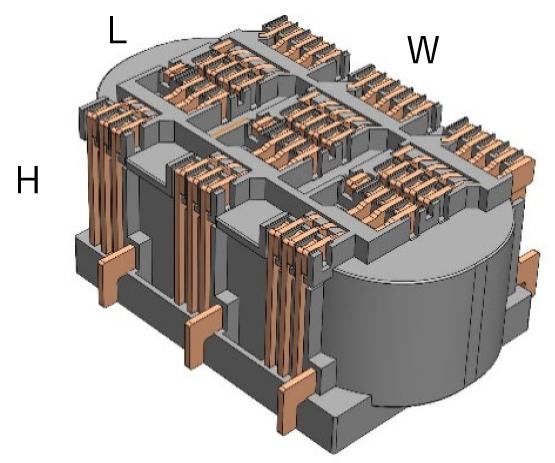

| 3相大電流コモン・ノーマル 複合チョーク （2in1） |
 |
 |
|
2in1製品

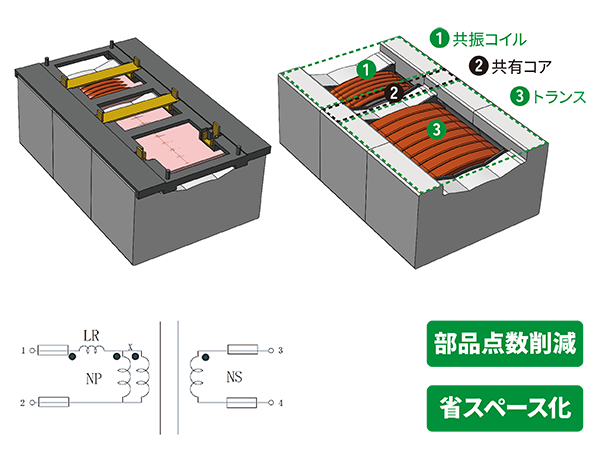

LLC共振トランス（2in1）
- LLC共振回路用受動部品
- 磁気回路技術でトランスと共振インダクタの2機能を1部品で実現
- 安定したインダクタンスLrを実現
- 動作温度範囲：-40℃～+155℃
- 耐圧AC3.3kV, 1次-2次巻線間, 巻線-コア間
- 部品点数削減・省スペース化

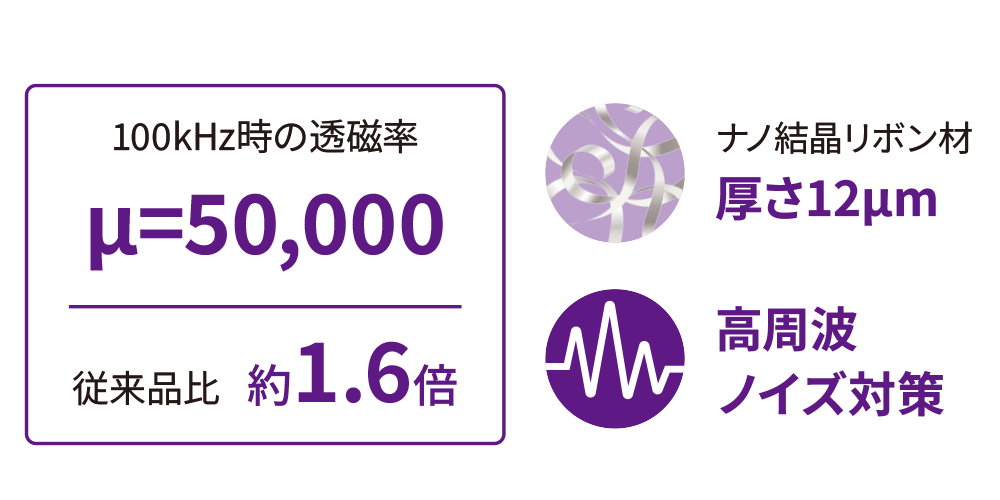

高性能ナノ結晶合金
- 最新のナノ結晶技術で、ノイズ問題を解決

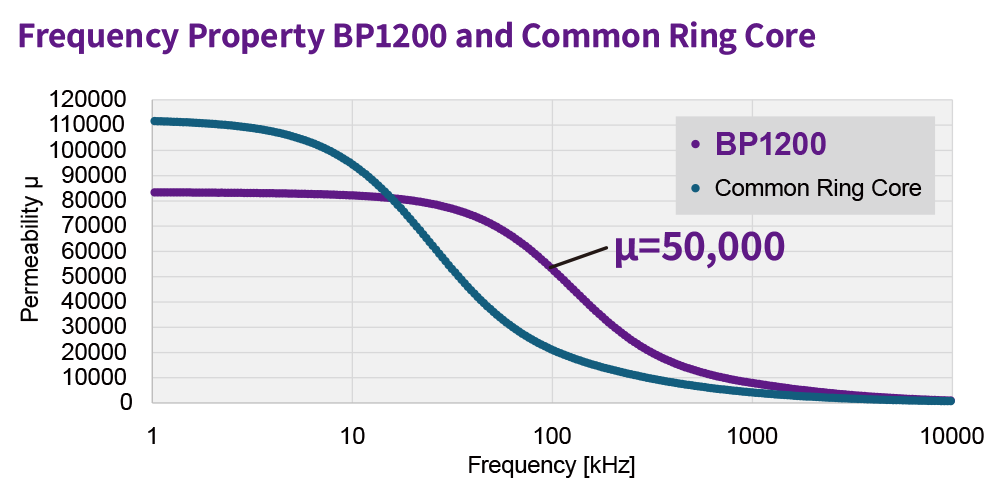

- 厚さ12μmのナノ結晶軟磁性体材料の量産化により、100kHz時の透磁率を従来品の約1.6倍（μ=50,000）に高めた高周波対策部品
特徴
従来品との比較
BP1200（厚さ12μm）材料特性
※スクロールしてご覧いただけます。
| 周波数［Hz］ | 透磁率μ (typ) | 条件 |
| 1k | 83,000 |
|
| 10k | 80,000 | |
| 100k | 50,000 | |
| 1M | 7,500 |
