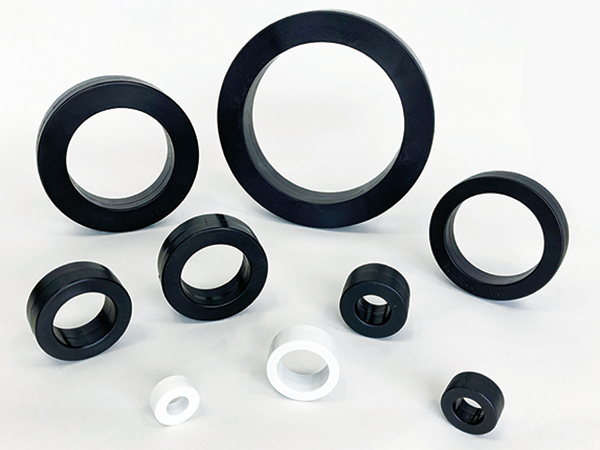

ナノ結晶合金EMCコア
特徴
- 5,000~90,000の広範囲にわたる透磁率コントロールで、最適な製品を提供します。
- 透磁率の温度依存性が小さいため、高温でも動作が安定します。
- 各種ケーブルサイズに対応できるよう、内径7.6~155mmまでの幅広いラインナップを取り揃えています。
- リング型だけではなく、長方形などの異型もあります。
- 初透磁率を70,000~90,000まで引き上げ、低周波領域のインピーダンスを極限まで引き上げた「MACシリーズ」と、透磁率のコントロールにより、MHzオーダーでもインピーダンスをより高く得られる「MBシリーズ」の2種類を用意しました。
用途
- DC電源ライン、単相/三相AC電源ラインのコモンモードノイズ対策
- 信号ラインの伝導ノイズ対策
ナノ結晶合金の材料特性
ナノ結晶合金は材料や熱処理条件によって透磁率を広範囲でコントロールし、EMC用コアとして最適な特性を引き出します。
キュリー温度が高いため、フェライトに比べ、高温まで安心して使用できることも大きな特徴です。
※スクロールしてご覧いただけます。
材料 | 一般ケイ素 | パーマロイ | フェライト | アモルファス | ナノ結晶 | |
FeSi | 50Ni(PB) | 80Ni(PC) | Mn-Zn | 鉄基 | 鉄基 | |
Bs [T] | 2 | 1.55 | 0.74 | 0.5 | 1.56 | 1.2 |
Hc [Oe] | 0.5 | 0.15 | 0.03 | 0.1 | 0.03 | 0.01 |
初透磁率 | 1,500 | 6,000 | >40,000 | 10,000 | 5,000 | >100,000 |
抵抗率 [μΩ・cm] | 50 | 30 | 60 | 106 | 130 | 80 |
キュリー温度 [℃] | 750 | 500 | 500 | 140 | 400 | 570 |
MACシリーズとMBシリーズの特性の違いについて
MACシリーズは透磁率を極限まで引き上げ、数十kHzまでの低周波領域で高インピーダンスを実現しました。
MBシリーズは透磁率をコントロールして、MHzオーダーまで高インピーダンスが得られるように調整しました。
環境温度が変化しても、この関係は変わりません。
※スクロールしてご覧いただけます。
MACシリーズ | MBシリーズ | |
透過率 (10kHz時) |
70,000~90,000 | 50,000~60,000 |
~100kHz帯域の インピーダンス |
MAC>MB | |
MHz帯域の インピーダンス |
MAC<MB | |
透磁率の温度依存性 (~100kHz) |
大 | 小 |
使い分け | 数十kHzまでのコモンモードノイズ対策重視 | MHz帯域のコモンモードノイズ対策重視 |
- 同サイズ、同巻数の場合
・MACシリーズは高透磁率の材料特性を生かして、100kHz未満のインピーダンスを大きくとることができます。
・MBシリーズは高周波でも透磁率が低下しにくい材料特性を有するので、MHz帯域のインピーダンスを大きくとることができます。 - 温度依存性

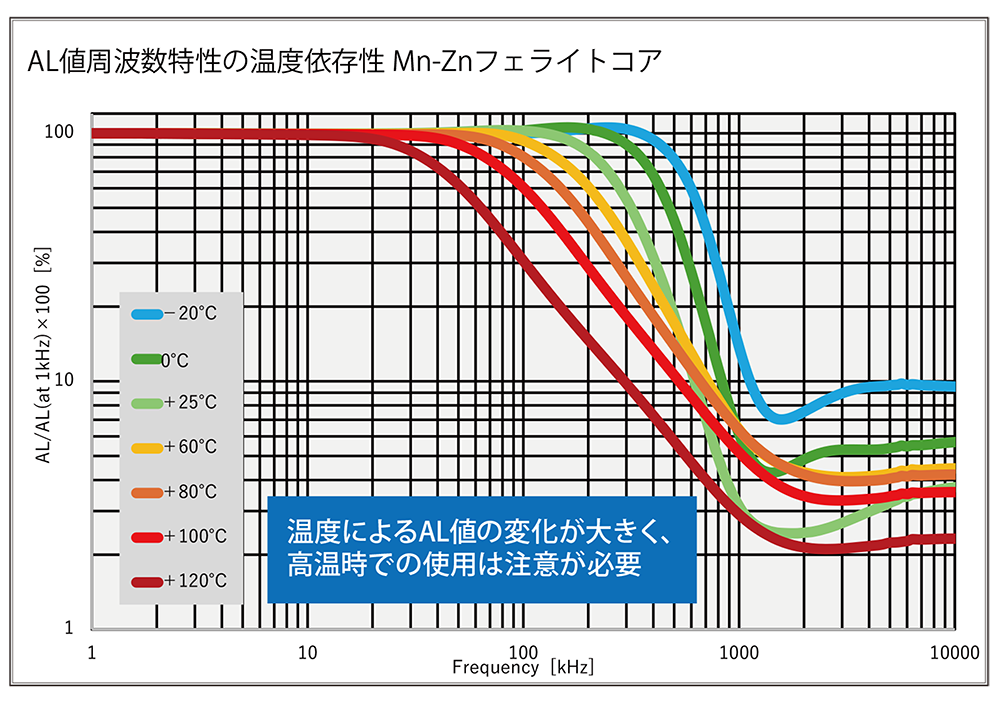

・MAC, MBシリーズともにMn-Znフェライトに比べて透磁率の温度変化は小さく、高温での使用に適しています。
・とく特にMBシリーズは温度依存性が小さいので、環境温度が変動する用途に向いています。

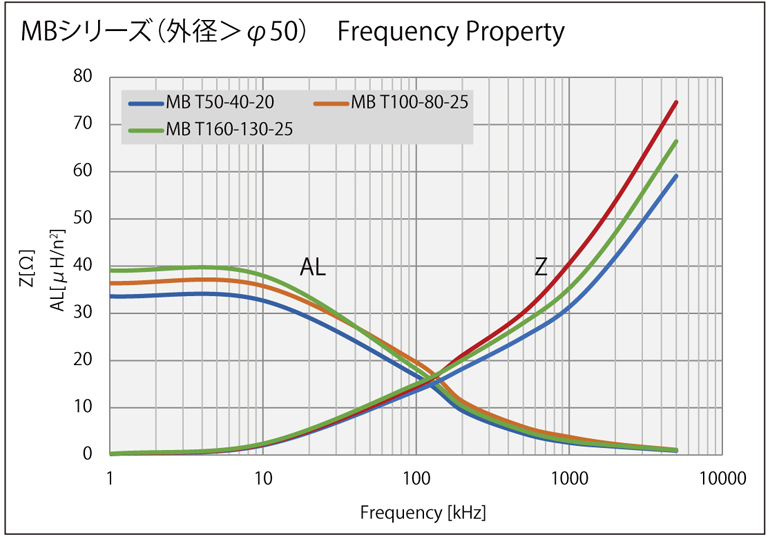

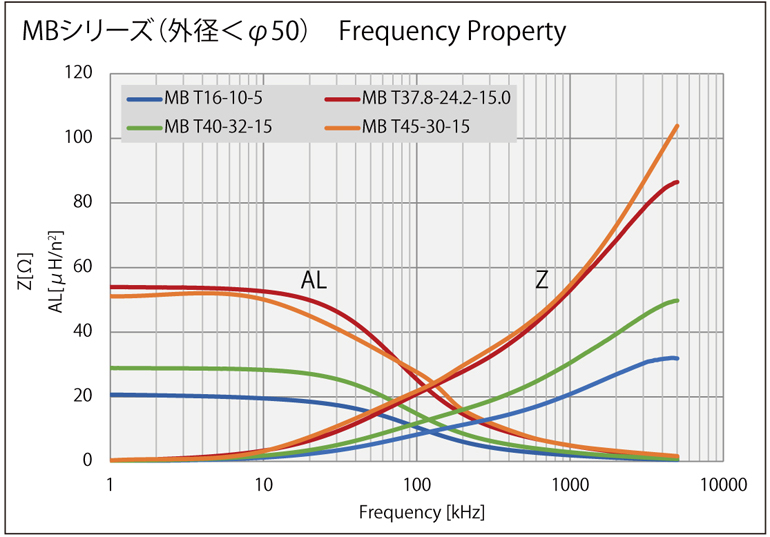

インピーダンス特性例
このグラフは、コアサイズOD16-ID10-H5に電線を6ターン巻線した場合のインピーダンス特性を、MACシリーズとMBシリーズで比較したものです。
おおよそ100kHzでインピーダンスの大小関係が入れ替わり、周波数が高くなるにつれてその差が開いていきます。
ナノ結晶合金EMCコアは低周波のコモンモードノイズ対策に有効ですが、回路構成などによって除去したい周波数帯域が異なりますので、100kHz前後でコアのシリーズを選択することを推奨します。

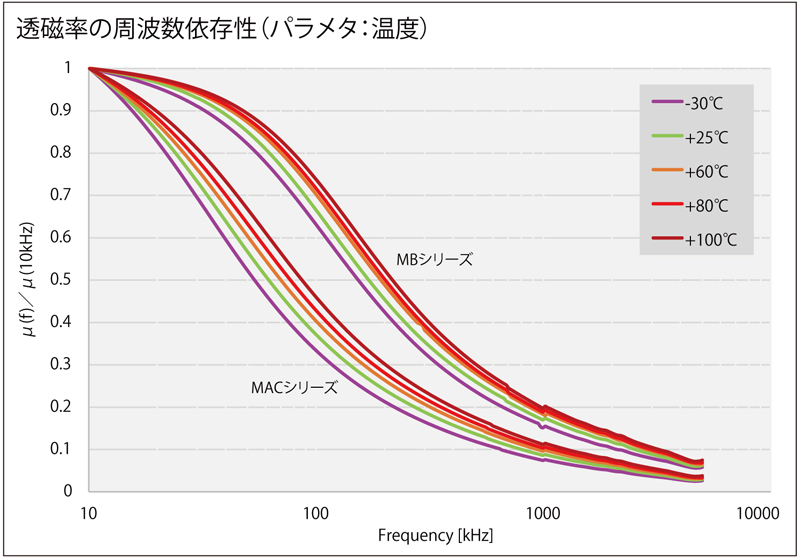

温度特性例
このグラフは、MACシリーズとMBシリーズのインピーダンス透磁率の温度依存性を比較したものです。
どちらのシリーズでも、周波数100kHz以上ではほとんど温度変化がなくなります。
100kHz未満ではMBシリーズの温度依存性は弱く、安定した値を維持できます。
MACシリーズは温度依存性が強いものの、数十kHz以下の全温度領域でMBシリーズより高いインピーダンス透磁率を維持します。
環境温度が変動する用途では、ノイズ除去能力が変わりにくいMBシリーズの選択が有効です。
製品一覧
※スクロールしてご覧いただけます。
型式 | 寸法値(ケース) [mm] |
AL値(typ) [μH/N2] |
重量(typ) [g] |
|||
外径A (max) |
内径B (min) |
高さC (max) |
10kHz | 100kHz | ||
MB T16-10-5 | 19.0 | 7.6 | 8.5 | 18 | 11 | 4 |
MAC-3870 | 29.5 | 13.0 | 13.5 | 61 | 16 | 20 |
MAC-3303 | 34.5 | 16.0 | 19.5 | 78 | 18 | 40 |
MB T37.8-24.2-15 | 41.7 | 20.5 | 19.5 | 52 | 31 | 55 |
MAC-3412 | 41.5 | 21.0 | 19.5 | 70 | 13 | 50 |
MAC-3104 | 44.5 | 21.0 | 19.5 | 105 | 24 | 75 |
MB T40-32-15 | 46.0 | 27.5 | 19.5 | 26 | 15 | 40 |
MB T45-30-15 | 49.5 | 25.5 | 19.5 | 46 | 27 | 75 |
MAC-3928 | 49.5 | 30.0 | 25.0 | 66 | 14 | 95 |
MAC-3911 | 50.0 | 23.0 | 28.5 | 150 | 42 | 145 |
MB T50-40-20 | 54.5 | 36.0 | 24.0 | 35 | 21 | 80 |
MAC-3658 | 80.5 | 49.0 | 26.0 | 59 | 14 | 260 |
MB T100-80-25 | 106.0 | 74.5 | 30.5 | 40 | 24 | 400 |
MAC-3551 | 109.0 | 70.0 | 30.5 | 79 | 18 | 560 |
MAC-3854 | 135.5 | 98.5 | 35.5 | 81 | 20 | 1070 |
MB T160-130-25 | 169.0 | 123.0 | 32.0 | 34 | 20 | 930 |
MAC-3929 | 207.0 | 155.0 | 36.0 | 71 | 14 | 2240 |
※注記
- 表は外径Aが小さなものから順になっています。
- 型式がMACではじまるものがMACシリーズ、MBではじまるものがMBシリーズです。
- 使用温度範囲:-30℃~+130℃(自己発熱による温度上昇を含む)
- 仕様の詳細はお気軽にお問い合わせください。
- 仕様は予告なく変更する場合があります。
- 全製品RoHS規制対応品です。

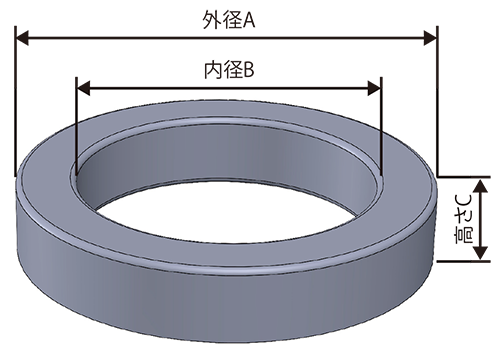

外形図
※注記
ケースの材質:PBTまたはPET
