効果的なノイズ対策とは？　抑制のポイントと対策部品の役割を解説

• LINEで送る
• Tweet
•

電子機器の高性能化が進むにつれて、ノイズ対策の重要性は年々高まっています。回路設計の段階で十分な配慮を怠ると、製品化の直前に思わぬトラブルが発覚し、大幅な手戻りを招くケースも珍しくありません。適切な対策を施すことは、製品の品質を守り、開発期間の短縮にもつながります。本記事では、ノイズ対策の基本的な考え方から、抑制のポイント、具体的な対策手法、代表的な対策部品の役割までを順を追って解説します。

1. ノイズ対策の重要性

まず、ノイズ対策がどのような意義を持つのかを確認しておきましょう。単にトラブルを防ぐという観点だけでなく、製品の信頼性や市場への適合性にも深く関わるテーマです。

機器の信頼性確保

ノイズ対策の第一の目的は、機器の信頼性を確保することです。ノイズによる誤動作は製品の信用を大きく損ねるため、安定した動作を維持できる設計が求められます。特に医療機器や自動車、産業用制御装置のように安全性が求められる分野では、わずかな動作不良も重大な事故につながりかねません。

また、ノイズの影響は必ずしも即座に現れるとは限らず、特定の条件下でのみ発生する不具合も存在します。開発段階では気づかず、市場に出てから判明するケースも珍しくありません。こうした潜在的なリスクを減らすためにも、設計段階から計画的なノイズ対策を組み込んでおくことが求められます。

各種規格への適合

電子機器を市場に出すにあたっては、電磁両立性（EMC：Electromagnetic Compatibility）に関する各種規格への適合が必要となります。国際的にはCISPR（国際無線障害特別委員会）やIEC（国際電気標準会議）といった基準が広く用いられており、日本国内でも電気用品安全法やVCCI協会の自主規制などが存在します。これらの規格では、機器から放出されるノイズの上限値や、外部ノイズに対する耐性レベルが細かく定められています。

規格に適合していない製品は、販売が認められない場合や輸出が制限される可能性があります。認証試験で不合格となれば再試験の費用や日程調整が発生し、発売の遅延にもつながります。設計の初期段階から規格を意識しておくことは、コスト面でも時間面でも重要です。

2. 抑制のポイント

ノイズ対策を効果的に進めるためには、どの段階でノイズを抑えるかという視点が重要です。発生源、伝達経路、受信側という3つのポイントに分けて考えると整理しやすくなります。

発生源での抑制

もっとも効率的なノイズ対策は、ノイズが発生する場所で抑え込んでしまう方法です。源流で対処することで周辺への影響を根本から減らせるため、後段での対策も軽減されます。

具体的な手法としては、スイッチング電源の動作周波数を適切に選定する方法や、スイッチング時の波形の立ち上がり・立ち下がりを緩やかにする方法などが挙げられます。
デジタル回路ではクロック信号のスキュー調整や、不要に高い周波数成分を含まないような駆動設計が有効に働きます。発生源の特性を正しく把握した上で、ノイズそのものを生まれにくくする設計が重要です。

伝達経路の遮断

発生したノイズが機器内の別の部分や外部機器へ伝わらないように、経路を断ち切る対策も欠かせません。配線やパターン設計を工夫することで、ノイズの流れを制御できます。

プリント基板上では、信号線と電源線を分離して配線し、GND層を適切に配置する手法が一般的です。ケーブルを引き回す際には、ノイズ源となる配線と信号線を離して配置することや、ツイストペアケーブルを使うことが相互干渉の抑制に効果的です。経路上のどこでノイズが結合しているのかを見極めることが、対策の成否を分ける鍵となります。

受信側での防御

発生源や経路での対策だけでは不十分な場合、ノイズの影響を受ける側で防御策を講じる方法もあります。これは外来ノイズが避けられない環境や、すでに完成した機器に対して追加的に対策を施す場合に有効です。

受信側での対策には、入力部にフィルタを設ける方法や、誤り検出・訂正機能をソフトウェア的に組み込む方法などがあります。また、重要な信号線をシールドで覆ったり、差動信号伝送を採用してノイズに強い構成にするといった手段もあります。3つのポイントを適切に組み合わせることで、バランスの取れた対策が実現できます。

3. 代表的な対策の手法

ここからは、実際の設計現場で広く用いられている具体的な対策手法を見ていきます。それぞれの手法は単独でも機能しますが、組み合わせることでより高い効果を発揮します。

GND設計の最適化

ノイズ対策において、GNDの設計品質は回路全体の性能を左右する重要な要素です。GNDは理想的には電位が一定に保たれるべきですが、実際の回路では配線抵抗やインダクタンスの影響で電位差が生じ、これがノイズの原因になることがあります。

対策としては、GND層をベタパターンで確保する方法や、アナログ用とデジタル用のGNDを適切に分離・接続する方法が一般的です。GNDループの発生を避け、リターン電流が最短経路で流れるよう意識することが、良好な設計につながります。基板の多層化が進む現代では、各層の役割分担を明確にした設計が必要です。

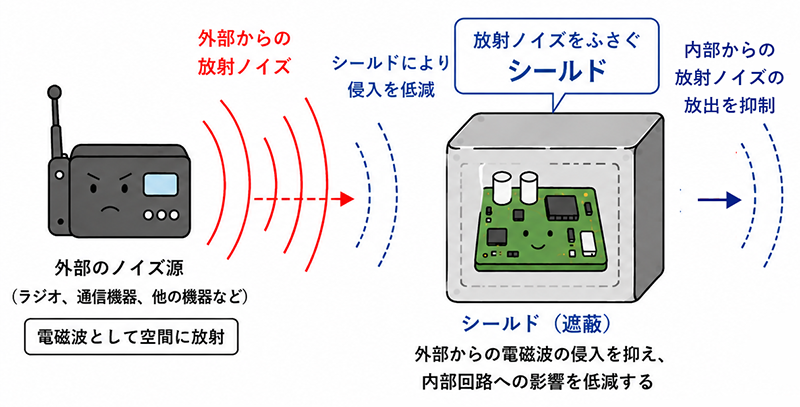

シールドによる空間遮断

空間を飛び越えて伝わる放射ノイズに対しては、金属による遮蔽、いわゆるシールドが有効な手段となります。シールドは外部へのノイズ放出を抑えると同時に、外来ノイズの侵入も防ぎます。

実装の形態は多様で、基板全体を金属ケースで覆う方式、ノイズ源となる部品だけをシールド缶で囲む方式、ケーブルに導電性の編組を施す方式などが用いられます。シールドの効果を最大限に引き出すには、遮蔽材の電気的特性だけでなく、接地方法や継ぎ目の処理にも気を配る必要があります。隙間があるとそこからノイズが漏れ出すため、細部まで丁寧な実装が必要です。
一般に、シールドの効果は放射ノイズの反射・減衰・多重反射によるものです。導電率が高いシールド材は、反射と減衰の両方に効果的です。鉄のように透磁率が高い材料は反射の効果がやや減少しますが、実用的には十分使用できます。

フィルタリング回路の活用

特定の周波数成分を選択的に除去するフィルタリング回路も、ノイズ対策の基本的な手法として広く採用されています。目的に応じてローパスフィルタ、ハイパスフィルタ、バンドパスフィルタなどが使い分けられます。

電源ラインにはコモンモードフィルタやノーマルモードフィルタが配置され、電源由来のノイズを抑制します。信号ラインではカットオフ周波数を適切に設定することで、信号の帯域を保ちながら不要な高周波成分だけを取り除くことができます。フィルタ設計では、除去したい周波数と通過させたい周波数を正確に見極めることが重要です。

4. 主な対策部品の種類と役割

ノイズ対策では、目的に応じたさまざまな部品が使用されます。ここでは代表的な3つの部品について、それぞれの働きを紹介します。

コンデンサの働き

コンデンサは、高周波成分を通しつつ低周波や直流成分を遮断する性質を持つ部品です。理想的なコンデンサの容量性リアクタンスが周波数に反比例する特性を利用しています。この特性を活かして、電源ラインに混入した高周波ノイズをGNDへ逃がすバイパスコンデンサとして使われます。また、信号の直流成分をカットするカップリング用途にも活用されています。

種類も豊富で、セラミックコンデンサ、電解コンデンサ、フィルムコンデンサなど、それぞれに得意な周波数帯域や容量範囲があります。ノイズ対策においては、使用する周波数帯に合った部品を選定することが効果を左右します。複数のコンデンサを組み合わせて幅広い周波数に対応させる手法も一般的です。

インダクタとコイルの働き

インダクタやコイルは、コンデンサとは逆に高周波成分を通しにくい性質を持っています。理想的なインダクタ、コイルの誘導性リアクタンスが周波数に比例する特性を利用しています。電流の変化を妨げる働きがあり、ノイズ電流が流れ込むのを抑える用途に適しています。

代表的な使い方としては、電源ラインにインダクタを直列挿入して高周波ノイズの通過を阻止する方法や、コンデンサと組み合わせてLCフィルタを構成する方法があります。差動信号ラインに用いるコモンモードチョークコイルは、コモンモードノイズだけを選択的に除去できる特性を持ち、USBやLANなどのインターフェース回路でも広く採用されています。

フェライトコアの働き

フェライトコアは、高周波ノイズを熱エネルギーに変換して消費する部品です。磁性材料であるフェライトの特性を利用しており、特定の周波数帯域で大きなインピーダンスを示すことで、ノイズ電流の流れを効果的に妨げます。

ケーブルに取り付ける分割型のフェライトコアは、既存の機器に後付けで装着できる手軽さから、トラブル発生時の応急対策としても重宝されています。基板実装用の小型フェライトビーズは、信号ラインや電源ラインに直接挿入して高周波ノイズを抑制する目的で使われます。選定にあたっては、対策したい周波数帯域でのインピーダンス特性を確認することが大切です。

5. まとめ

ノイズ対策を効果的に進めるためには、発生源での抑制、伝達経路の遮断、受信側での防御という三段階の視点が重要です。

具体的な手法としては、GND設計の最適化、シールドによる空間遮断、フィルタリング回路の活用などがあり、それぞれを組み合わせることで総合的な効果が得られます。対策部品についても、コンデンサ、インダクタ、フェライトコアといった選択肢がそれぞれ異なる特性を持っており、対象となるノイズの性質に応じて使い分けることが大切です。適切な対策を積み重ねることが、高品質な製品づくりの基盤となります。
