スマートフォンやパソコン、家電製品など、私たちの身の回りには数多くの電子機器が存在しています。こうした機器が同じ空間で動作する現代では、機器同士が電気的な干渉を引き起こしやすくなっています。電磁ノイズは普段気づきにくいものの、放置すると動作不良や通信障害につながることもあるため、製品開発において適切な対策が求められます。本記事では、電磁ノイズの定義から発生のメカニズム、種類、電子機器への影響まで順を追って解説します。

電磁ノイズとは

電磁ノイズという言葉は専門的に聞こえますが、実は身の回りでも頻繁に発生する現象です。まずはその意味と特徴について整理していきます。

定義と特徴

電磁ノイズとは、電子機器の動作に悪影響を与える不要な電磁波や電気信号のことです。目に見えず音も発しないという点が特徴的で、予測はできても事前に検知することができません。そのため、機器に異常が起きて初めて認識されることも少なくありません。
また、発生源や伝達経路が多岐にわたるため、原因の絞り込みも容易ではありません。周波数の範囲も商用電源の50Hz・60Hzといった低周波領域から数GHzの高周波領域まで幅広く、原因の特定には専門的な知識と計測技術が必要です。

各種規格への適合

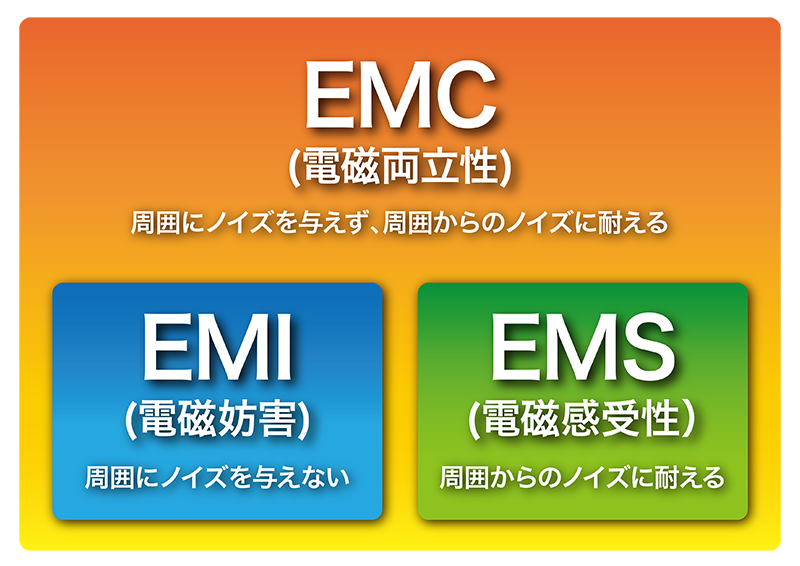

電子機器を市場に出すにあたっては、電磁両立性（EMC：Electromagnetic Compatibility）に関する各種規格への適合が必要となります。国際的にはCISPR（国際無線障害特別委員会）やIEC（国際電気標準会議）といった基準が広く用いられており、日本国内でも電気用品安全法やVCCI協会の自主規制などが存在します。これらの規格では、機器から放出されるノイズの上限値や、外部ノイズに対する耐性レベルが細かく定められています。
規格に適合していない製品は、販売が認められない場合や輸出が制限される可能性があります。認証試験で不合格となれば再試験の費用や日程調整が発生し、発売の遅延にもつながります。設計の初期段階から規格を意識しておくことは、コスト面でも時間面でも重要です。

身近な電磁ノイズの例

電磁ノイズは特殊な環境だけで発生するものではなく、日常生活のあらゆる場面で発生しています。たとえばラジオを聞いているときに「ジー」という雑音が混じったり、テレビ画面が乱れたりといった現象も、電磁ノイズの影響です。

身近な発生源としては、以下のようなものが挙げられます。

• 電子レンジや電気掃除機などのモーターを使う家電
• 蛍光灯やLED照明のインバーター回路
• スマートフォンやWi-Fiルーターからの電波
• 自動車のエンジンや電装品
• 高圧送電線や変電設備

これらの機器は正常に動作する中で、意図せず電磁ノイズを放出しています。単体では問題にならなくても、複数の機器が近くにある環境では互いに干渉し合い、思わぬトラブルにつながることがあります。

発生のメカニズム

次に、電磁ノイズがどのようにして生まれ、どのような経路で他の機器に伝わっていくのかを見ていきましょう。仕組みを知ることで、対策の考え方も自然と理解しやすくなります。

ノイズ源と伝達経路

電磁ノイズの発生源は、電流や電圧が急激に変化する箇所です。スイッチング電源やモーターの整流子、デジタル回路のクロック信号など、短時間で電気的な状態が切り替わる部分からノイズが生まれます。変化が急なほど、より高い周波数成分を含んだノイズが発生します。

発生したノイズは、主に2つの経路で他の機器へと伝わります。1つは電源線や信号線などの配線を介する経路、もう1つは空間を電磁波として伝わる経路です。前者は物理的なつながりを追跡できるため原因を特定しやすい一方、後者は目に見えない空間を通るため、対策の難易度が上がります。

さらに、伝達経路の途中で別の経路に移行するケースもあります。配線を伝わってきたノイズが途中で空間に放射されたり、逆に空間からのノイズが配線に誘導されたりと、複雑な経路をたどることも少なくありません。

アンテナ効果の仕組み

電磁ノイズが空間を伝わる際に重要な役割を果たすのが、アンテナ効果と呼ばれる現象です。本来アンテナとして設計されていない配線やパターンであっても、一定の条件が揃うと電磁波を送受信する機能を持ってしまいます。

アンテナ効果が生じる典型例として、プリント基板上の長い配線パターンやループ状の回路、ケーブルなどがあります。これらの部分に高周波電流が流れると、意図せず電磁波が放射されます。また逆に、外部からの電磁波を受信してノイズを取り込む経路にもなってしまいます。

配線の長さが電磁波の波長の整数分の1に近づくと、アンテナとしての効率が特に高まります。扱う信号の周波数が高くなるほど波長は短くなるため、高速化が進む現代の電子機器では、数センチメートルの配線でもアンテナとして機能する可能性があります。基板設計の段階からアンテナ効果を抑制する配慮が必要です。

主な種類と特徴

電磁ノイズは、その性質や伝わり方によっていくつかの種類に分類されます。分類を理解しておくと、対策を検討する際の見通しが立てやすくなります。

伝導ノイズと放射ノイズ

電磁ノイズを伝達経路で分類すると、伝導ノイズと放射ノイズの2種類に分けられます。

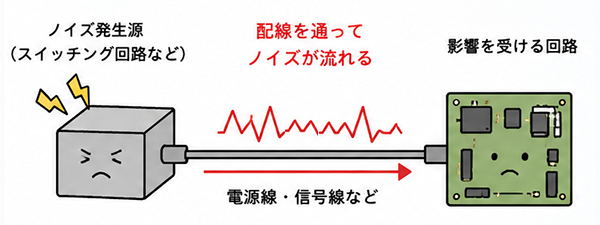

伝導ノイズは、電源ケーブルや信号線といった導体を通じて伝わるタイプです。比較的低い周波数帯域で問題になることが多く、機器同士が電源を共有している場合に相互干渉を引き起こしやすい特徴があります。配線を追跡することで発生源を特定しやすい点も、このタイプならではです。

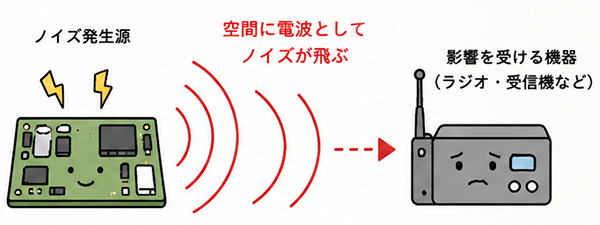

一方の放射ノイズは、空間を電磁波として伝わるタイプで、高周波領域で顕著になります。数メートル離れた機器にまで影響が及ぶこともあり、遮蔽物の有無や周囲の環境によって伝わり方が変わるため、原因の特定が難しくなる傾向があります。

伝導ノイズ	放射ノイズ

ノーマルモードとコモンモード

電磁ノイズが配線を流れる際の向きに着目すると、ノーマルモードノイズとコモンモードノイズに分けられます。対策部品を選定するうえで重要な概念です。

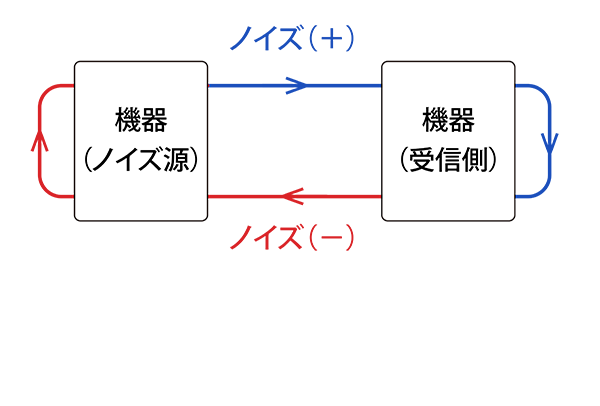

ノーマルモードノイズは、往復する2本の線間に互いに逆向きに流れる電磁ノイズで、ディファレンシャルモードノイズとも呼ばれます。発生源は機器内部にあることが多く、電源回路のスイッチング動作が代表例です。

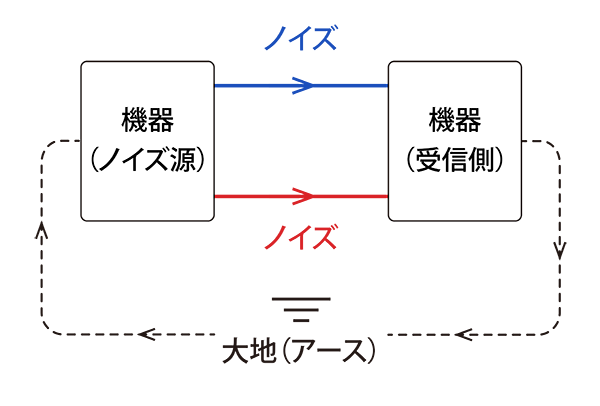

一方、コモンモードノイズは2本以上の線を同じ向きに流れ、大地（アース）などを経由して戻ってくる性質があります。電磁ノイズとして外部へ放出されやすく、侵入してくるのもこの形が主になるので問題になりやすいタイプです。

ノーマルモードノイズ	コモンモードノイズ

電子機器に与える影響

電磁ノイズが機器に入り込むと、さまざまな不具合が発生します。ここでは代表的な影響について見ていきましょう。

機器の誤動作と性能低下

電磁ノイズが引き起こすもっとも直接的な影響は、機器の誤動作です。制御信号にノイズが混入すると、本来の指令とは異なる動作が起きることがあります。センサーの測定値が不正確になったり、マイコンが誤ったプログラム処理を実行する現象が発生します。

性能面でも深刻な影響が出ることがあります。アナログ回路では信号対雑音比が悪化して音声や映像の品質が低下し、測定機器では計測精度が落ちて正確なデータが得られなくなる場合もあります。特に医療機器や産業機器では、こうした問題が人命や製品品質に直結するため、より慎重な対応が求められます。

通信障害とデータ破損

デジタル通信の分野でも、電磁ノイズは大きな問題を引き起こします。通信信号にノイズが混入すると、データの一部が化けたり、通信そのものが途切れたりといった障害が発生します。無線通信では電波が弱い環境ほど影響が顕著になり、接続の不安定化や通信速度の低下を招くこともあります。

有線通信においても、ケーブルの引き回しや周辺環境によってはノイズの影響を強く受けます。高速通信になるほど信号の周波数が高くなり、わずかなノイズでも誤認識が起きやすくなります。一度破損したデータは修復できないケースもあるため、重要なシステムでは冗長化や誤り訂正といった対策が併用されています。

まとめ

電磁ノイズは電気信号や電磁波に混入する不要な成分で、現代の電子機器にとって無視できない問題です。発生源は家電製品から通信機器、産業設備まで幅広く、配線を通じた伝導経路と空間を伝わる放射経路の両方で機器に影響を与えます。

種類の面では、伝導ノイズと放射ノイズ、ノーマルモードとコモンモードといった分類があり、それぞれ性質が異なります。機器に与える影響も誤動作から通信障害まで多岐にわたるため、製品の信頼性を確保するには適切な理解と対処が欠かせません。電子機器の高性能化・高密度化が進む中、電磁ノイズへの理解と対策の重要性は今後も増していくでしょう。

電磁ノイズ対策に使用する電子部品の選定や調達でお困りの際は、ぜひ一度ご相談ください。コイル・インダクタ・各種コアなどの電子部品を幅広く取り扱う当社では、単なる製品供給に留まらず、技術的な裏付けに基づいた最適なソリューションをご提案いたします。
