パーマロイコア
特徴
- カレントセンサ用のトロイダルコア、ギャップ付トロイダルコアを供給します。
- ホールセンサ用に、U型やL型をカスタマイズして供給可能です。
- 微小電流検出、大電流用途のカレントセンサに最適な材料です。
- 音響用トランスとしてEIコアの実績が多数あります。
- センサ用のパーマロイシールドケースも供給可能です。
材料特性比較
※スクロールしてご覧いただけます。
| 材料 | 一般ケイ素 | パーマロイ | フェライト | アモルファス | ナノ結晶 | |
| FeSi | 50Ni(PB) | 80Ni(PC) | MnZn | 鉄基 | 鉄基 | |
| Bs [T] | 2 | 1.55 | 0.74 | 0.5 | 1.56 | 1.2 |
| Hc [Oe] | 0.5 | 0.15 | 0.03 | 0.1 | 0.03 | 0.01 |
| 初透磁率 | 1,500 | 6,000 | >40,000 | 10,000 | 5,000 | >100,000 |
| 抵抗率 [μΩ・cm] | 50 | 30 | 60 | 106 | 130 | 80 |
| キュリー温度 [℃] | 750 | 500 | 500 | 140 | 400 | 570 |
ラインナップ

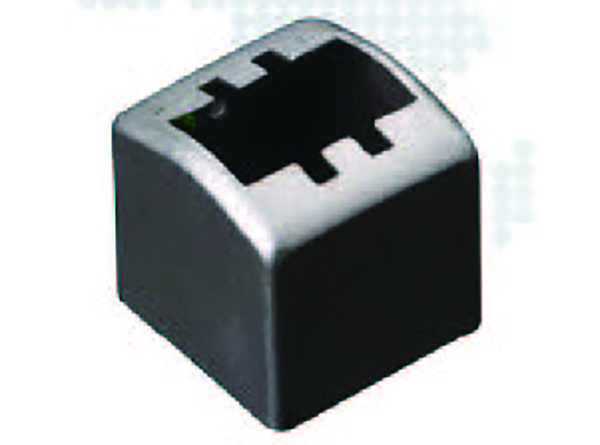

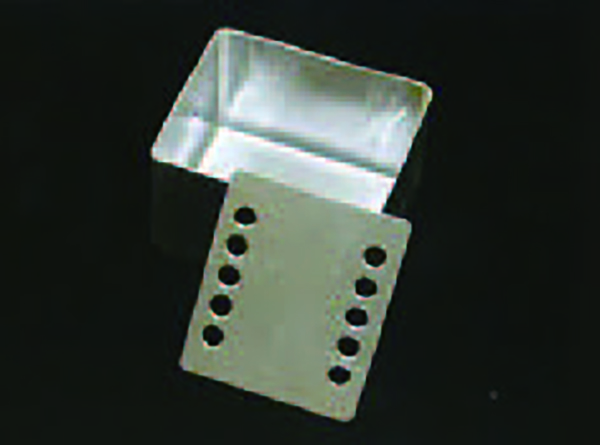

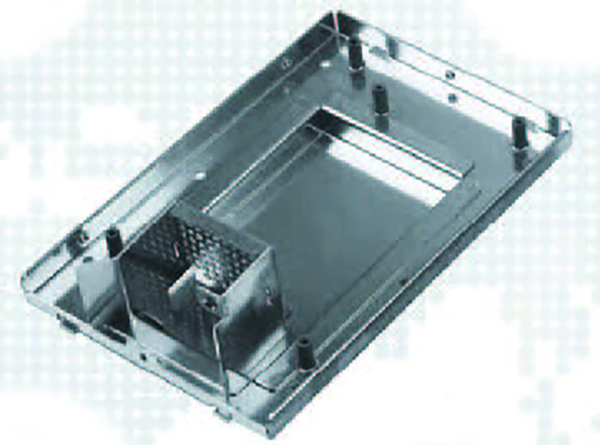

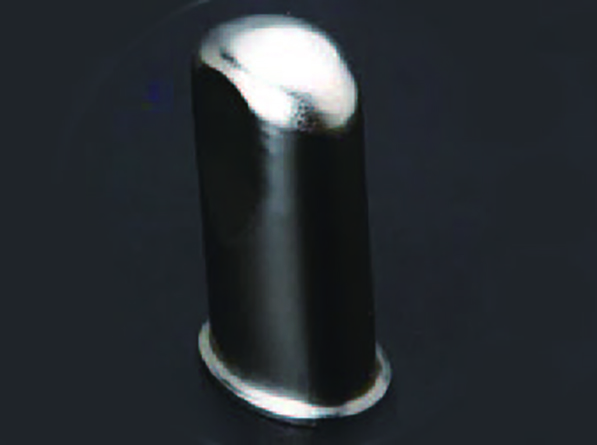

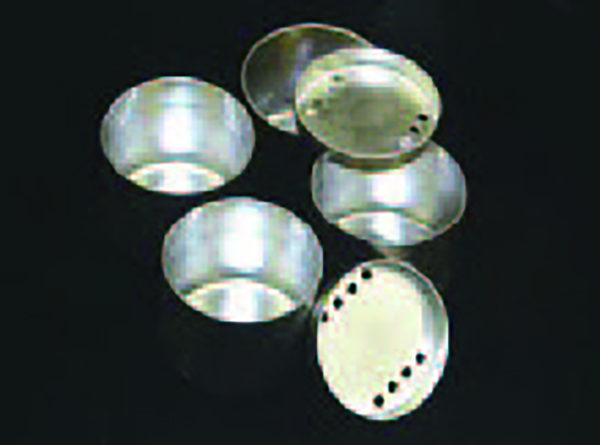

シールドケース
- 外部からの電磁波を減衰させます。
- 他部品への電磁波の影響を低減します。
- 熟練したパーマロイのプレス加工技術で、さまざまな形状に対応可能です。
- 試作型を用いたサンプル対応もいたします。
- 材料：PCパーマロイ、t=0.2～0.5（形状により使いわけ）
製造事例
 |
 |
 |
 |
 |

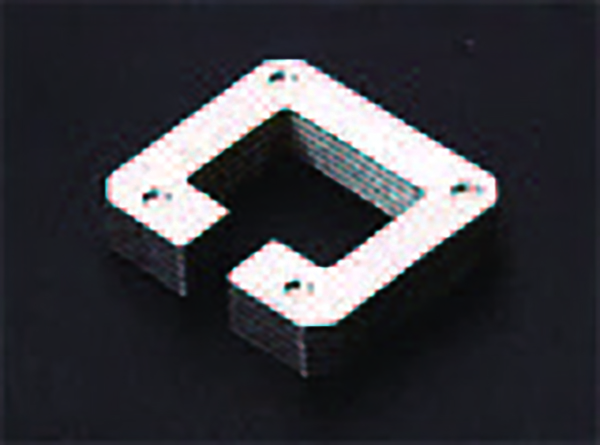

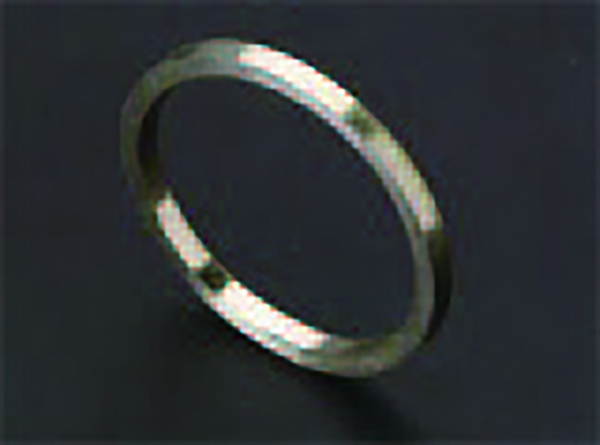

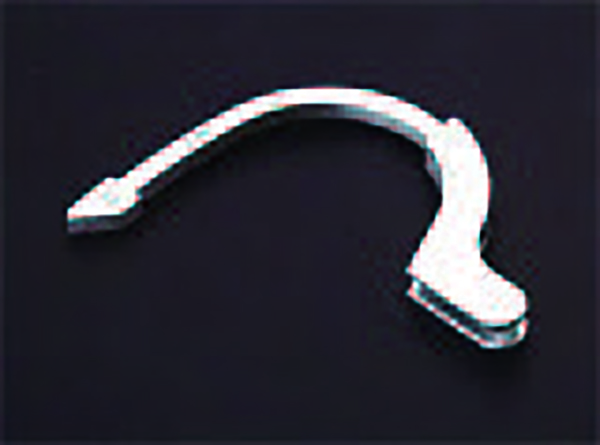

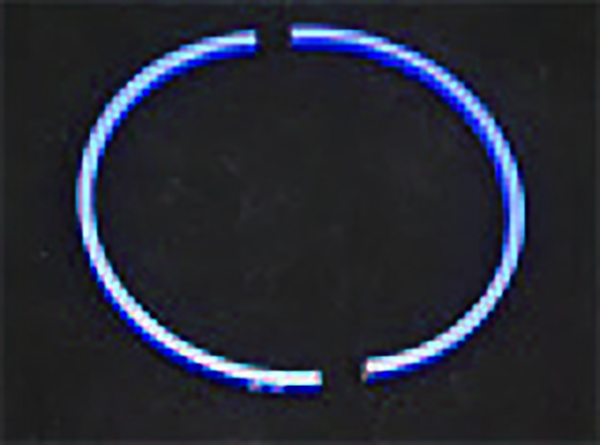

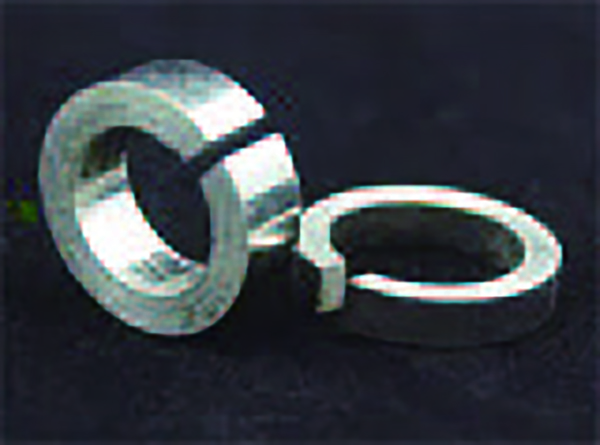

電流センサ用コア
- 微小電流領域の直線性が高い電流センサ用として最適のコアです。
- カレントトランス用の巻きコアからホールセンサー用のGAP 付きトロイダルコア、クランプ型の積層コアまで様々な形状に対応可能です。
- 完全カスタムメイドにて対応いたします。
製品一覧
※スクロールしてご覧いただけます。
| 形状 | トロイダルコア （巻きコア） |
GAP付きトロイダルコア （巻き+コア） |
積層コア |
| 材料 | PCパーマロイ、t=0.1 フープ幅5mm以上 |
PCパーマロイ、t=0.1 フープ幅5mm以上 |
PCパーマロイ、t=0.35～1.0 |
| 事例写真 |  |
  |
  |
トランス用EIコア
- ハイエンドのオーディオ用トランスとして多くの実績があります。
- 熟練したパーマロイのプレス加工技術と熱処理で高品質のコアを提供いたします。
- 材料：PC/PB パーマロイ、t=0.15 ～ 0.35
製品一覧（標準品）
※スクロールしてご覧いただけます。
| タイプ | 寸法[mm] ※外形図参照 | 厚さ [mm] |
材料 | |||||||
| A | B | C | D | E | F | G | H | |||
| EI-14 | 10.5 | 14 | 8.75 | 1.75 | 1.75 | 3.5 | 3.5 | 7 | 0.2/0.35 | PC/PB |
| EI-16 | 14 | 16 | 12 | 2 | 2 | 4 | 4 | 10 | 0.2/0.35 | PC/PB |
| EI-28 | 25 | 28 | 21 | 3.5 | 3.5 | 7 | 7 | 18 | 0.2/0.35 | PC/PB |
| EI-35 | 29.5 | 35 | 24.5 | 5 | 5 | 9.6 | 7.7 | 19.5 | 0.2/0.35 | PC/PB |
| EI-41 | 33 | 41 | 37 | 6 | 6 | 13 | 8 | 21 | 0.2/0.35 | PC/PB |

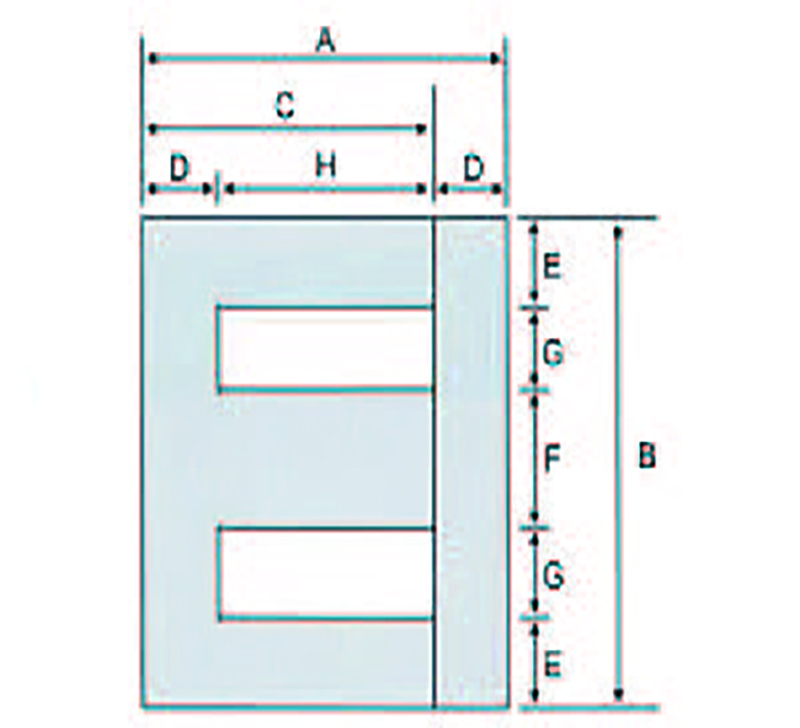

外形図
